發布時間: 2019-4-8 16:31
正文摘要:畢業設計，需要設計一個發動機生產線的輥道部件設計。 6 p0 k( \+ m1 J1 c現在確定的是輸送速度10m/min，托盤大概在800*800左右，積放式，用輥輪輸送，輥輪與滾軸之間有粉末冶金摩擦墊片，輥與輥之間用軸加上錐齒傳 ... |
| 傘齒輪積放線專業生產 |
本帖最后由 即客遠 于 2019-4-9 14:03 編輯 ) O1 a! z/ C" Q! [" r8 N4 D5 z- A即客遠 發表于 2019-4-9 11:243 S! ?$ V1 Z3 A |
liuchang-zhiyun 發表于 2019-4-9 07:56 哇，感謝大神，我查了一下，摩擦墊片采用粉末冶金的，摩擦系數在0.35-0.55，對嗎？ 另輥輪和托盤之間的摩擦系數大概是多少呢？ 感謝感謝！ |
曉昀 發表于 2019-4-8 22:199 y$ \6 V! u# m3 }; Y# |/ [ 就是說電機輸出端接鏈條，然后鏈條出端接第一根輥軸，在通過輥軸和錐齒將動力傳遞給其他滾軸，一個電機大概帶動圖二（一個線體單元）的那么多輥軸。第一次發帖，有些東西不太懂，請諒解哈 |
|
本帖最后由 liuchang-zhiyun 于 2019-4-9 08:05 編輯 - N {+ p- u& ~: N8 E& v( }! f7 V: W 確定每段獨立驅動的輥道輸送總負荷，計算最大摩擦力摩擦力，一般積放式摩擦輥道對于電機驅動輥道的長度有限制，通常用“每段獨立驅動的輥道輸送工件不得超過××個”表示，0.37kw~0.55kw的減速電機基本夠用了。你的截圖是標準的傘齒輪傳動，減速電機驅動傘齒輪，每個輥子軸上的傘齒輪互相傳動，減速電機與輥子軸之間采用鏈輪和鏈條傳動。當輸送的工件堆積時，摩擦片在彈簧的作用下起到打滑作用。輥輪需要非標設計，直徑、厚度、間距、表面處理等統統以實際工況需求而定。; D9 t$ j) Z" b' P- e
S d8 a$ t5 H3 Y$ `: \ |
|

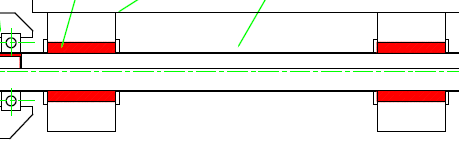

本帖最后由 曉昀 于 2019-4-8 22:21 編輯 % A' R7 A/ h, Q) F7 h& c8 R6 M/ C : y+ n5 @3 {6 \4 o/ | 把第一張圖的各零件用代號注釋出來。 ”發動機輸出動力用鏈條，一個電機大概帶動。”這句話是什么意思？或者說發動機輸出動力用鏈條傳動，鏈條后面傳動的是什么零部件？電機在這里又是拖動什么零部件？ |
