滾輪內部結構該怎樣設計才好

查看數: 5811 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-4-18 11:18

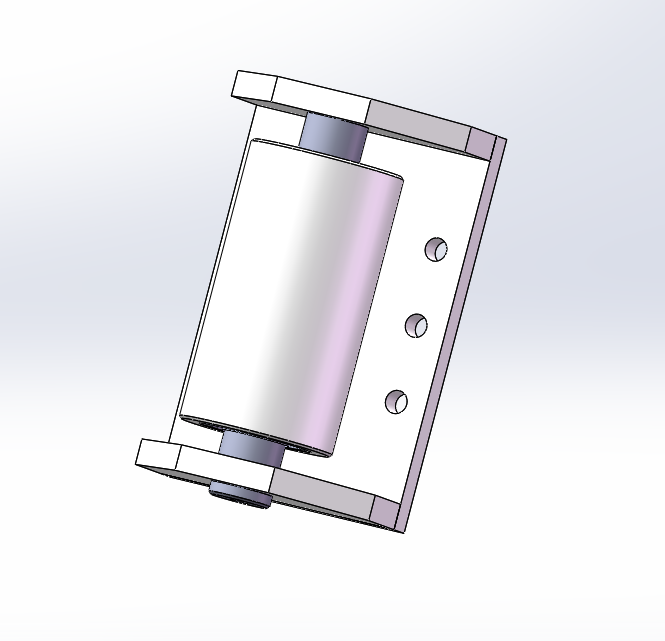

滾輪直徑60*100長單個承重100公斤，考慮到安裝工藝內部結構怎樣設計才合理

回復

青山_H3gg3 發表于 2019-5-23 10:13:33

軸承可以在軸放入滾筒里后在安裝，安裝軸承后再安裝軸用擋圈，軸的中間部分可以不加工

軸承內外圈同時不好裝，另外軸和滾筒裝配好后無法裝到座上發表于 2019-5-23 11:06

青山_H3gg3 發表于 2019-5-23 08:34:51

軸最好是通軸，在軸的兩端加工安裝軸用擋圈的凹槽，

通軸裝配困難發表于 2019-5-23 09:31

天下有雙 發表于 2019-5-22 22:21:18

設置中空

遠祥 發表于 2019-4-21 19:31:17

可以考慮直接選用軸承座安裝固定。

小機123 發表于 2019-4-18 15:20:00

這樣做你安裝軸承和安裝軸的孔會變形，100kg的負載，受力太不合理了

Cavalier_Ricky 發表于 2019-4-18 14:31:50

本帖最后由 Cavalier_Ricky 于 2019-4-24 02:18 編輯

我的意思是：

兩邊的軸座那么薄，孔又那么大，承重又那么高，軸承位離軸座又那么遠，又不是整根軸穿過，沒多久，那兩邊的孔就要變成橢圓了吧。

然后，就是開始弄壞軸承了吧。

一次鉆孔發表于 2019-4-18 14:38

有軸承在不需要很高同軸度發表于 2019-4-18 14:36

mumu312 發表于 2019-4-18 14:14:01

學日本的懸臂后輪摩托車來的靈感嗎。。。

zll3310737 發表于 2019-4-18 13:40:25

先加工，兩頭軸承安裝柱拼焊，加工。軸承可以的話安裝在墻板上

海風1006 發表于 2019-4-18 12:32:30

類似這樣的


這種結構滾子尺寸會很大并且不好裝發表于 2019-4-18 13:41
