正在做畢業設計，請教各位大佬一個關于曲柄滑塊機構的問題

查看數: 4837 | 評論數: 16 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-4-19 20:18

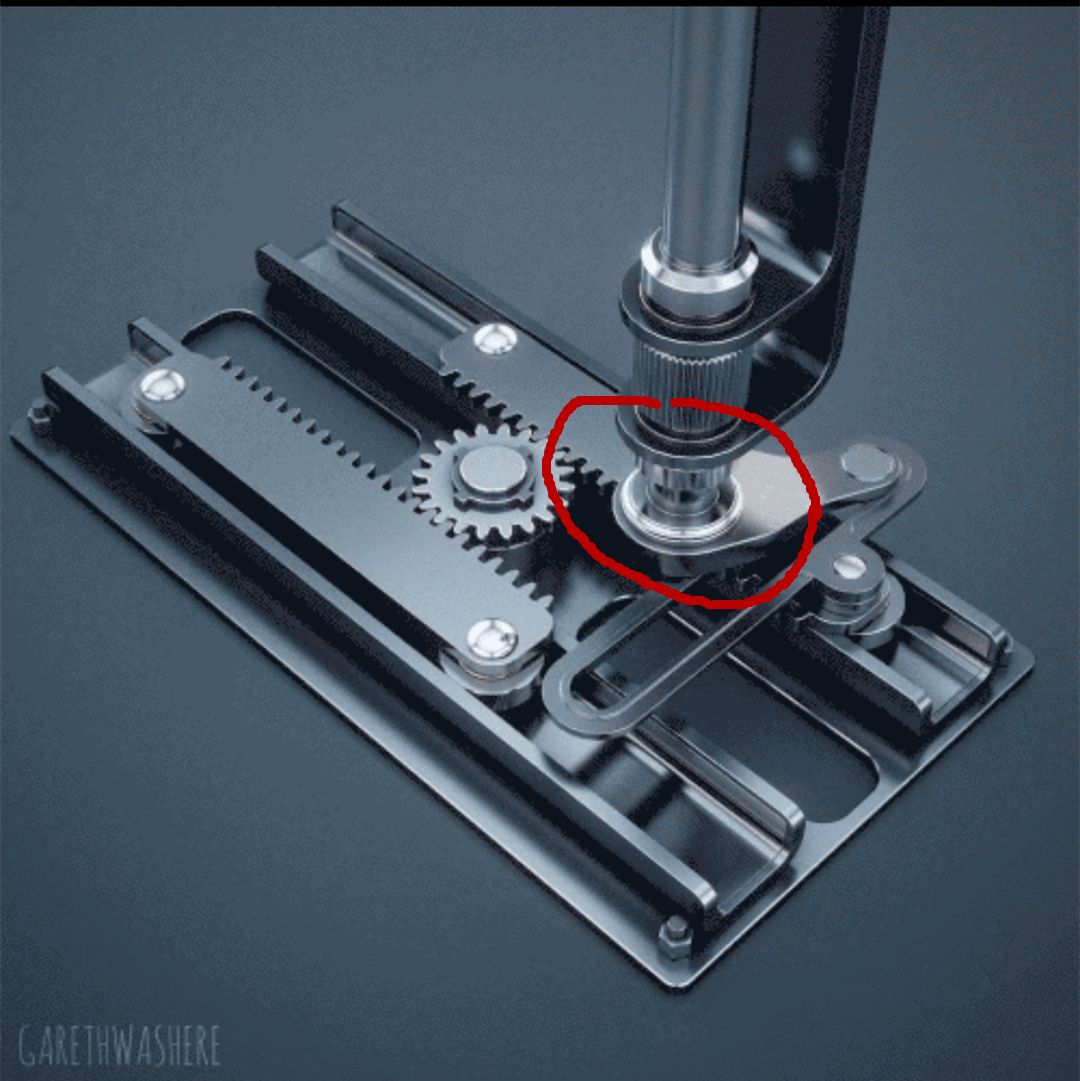

圖上紅圈這個位置，曲柄和軸是如何連接的

回復

lazy5299 發表于 2019-4-20 15:26:29

我的耳機發表于 2019-4-20 15:11
對呀，關于設計老師看的主要是你的校核，只要計算不出問題，至于成本、安裝、維修等其他方面老師也就看看 ...

okay，謝謝老哥

我的耳機 發表于 2019-4-20 15:11:52

lazy5299 發表于 2019-4-20 15:02
成本應該不用考慮，有可行性就行，只要能實現就行

對呀，關于設計老師看的主要是你的校核，只要計算不出問題，至于成本、安裝、維修等其他方面老師也就看看，提到沒提到的也就那樣了
所以要把受力分析，軸和鍵的校核寫清楚寫明白，至少中等偏上
剩下的，等你畢業參加工作后在學吧，如果你還從事這一行的話

lazy5299 發表于 2019-4-20 15:02:55

我的耳機發表于 2019-4-20 14:54
花鍵一般是精度要求比較高或者負荷較大的機構里面才會用到吧，花鍵加工起來比較麻煩，費工費錢，我們這邊 ...

成本應該不用考慮，有可行性就行，只要能實現就行

我的耳機 發表于 2019-4-20 14:54:56

lazy5299 發表于 2019-4-20 14:37
老哥你覺得用花鍵鏈接，軸端擋圈固定可以么

花鍵一般是精度要求比較高或者負荷較大的機構里面才會用到吧，花鍵加工起來比較麻煩，費工費錢，我們這邊用的也比較少
你做畢業設計看看是做什么使的，根據你的需求選擇就好。根據我的經驗，學校做設計的時候不用太考慮成本問題，什么好上什么，一般沒問題

lazy5299 發表于 2019-4-20 14:37:37

我的耳機發表于 2019-4-20 13:36
不是轉動副吧，如果是轉動副怎么驅動？驅動端在齒條？
我覺得是緊固，至于是鍵是螺紋還是焊死。。。自己 ...

老哥你覺得用花鍵鏈接，軸端擋圈固定可以么

lazy5299 發表于 2019-4-20 14:36:46

luobo28 發表于 2019-4-20 11:04
鍵槽，或者方形、六角配合底下螺母壓緊可以嗎？

老哥你覺得用花鍵鏈接，軸端擋圈固定可以么

我的耳機 發表于 2019-4-20 13:36:45

曉昀發表于 2019-4-20 10:18
不是一體的。曲柄與豎直安裝的軸是通過軸承聯接，否則，曲柄無法旋轉。

不是轉動副吧，如果是轉動副怎么驅動？驅動端在齒條？
我覺得是緊固，至于是鍵是螺紋還是焊死。。。自己根據實際需要選擇吧

常增一 發表于 2019-4-20 12:44:18

扁軸，限制周向，加一個卡簧，限制軸向

luobo28 發表于 2019-4-20 11:04:32

鍵槽，或者方形、六角配合底下螺母壓緊可以嗎？
