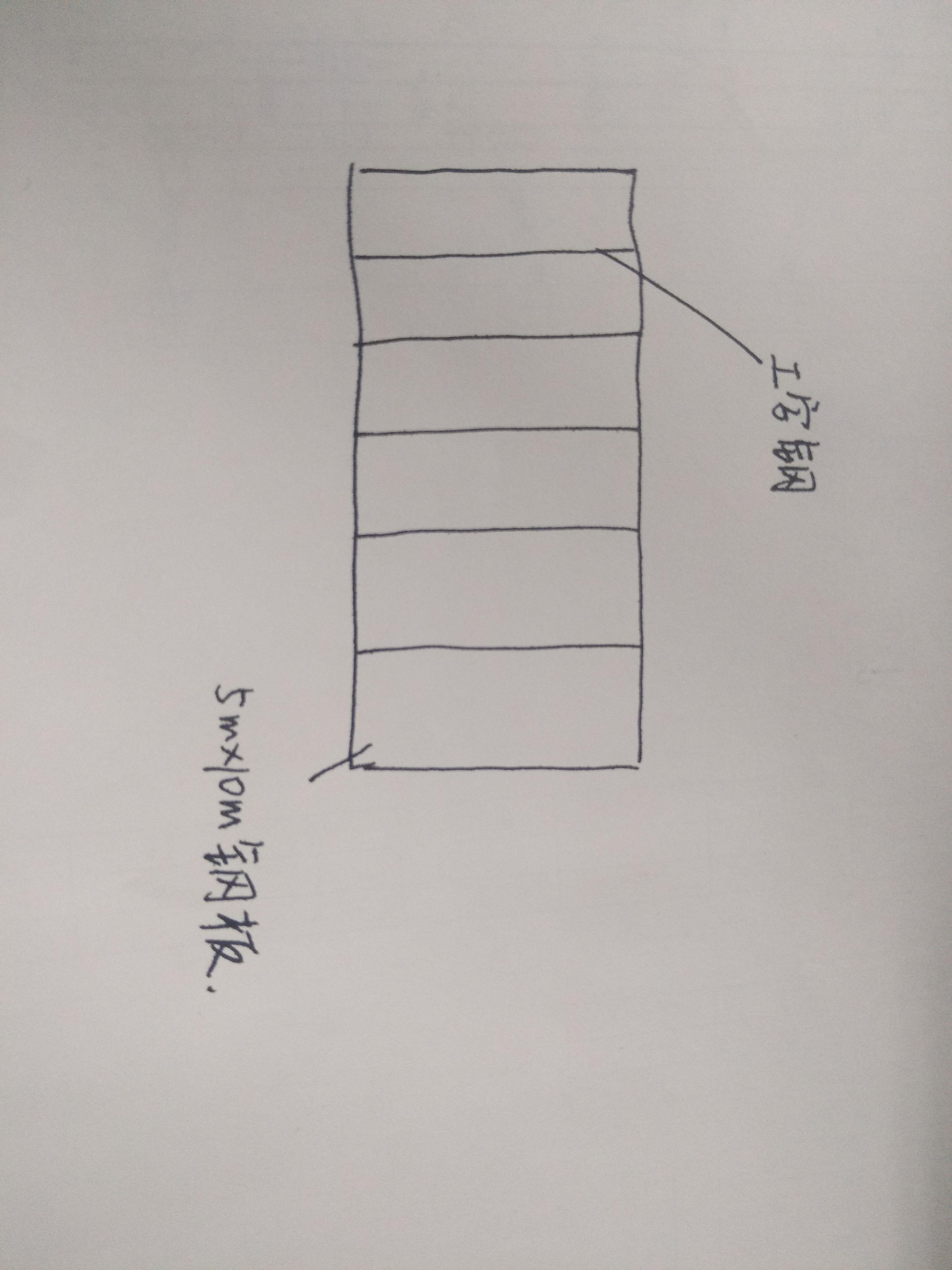

正文摘要:求助！問題描述：在邊長為4米乘9米，厚度為10毫米的鋼板下，加19個橫向工字鋼 1這些工字鋼可以看作肋板嗎？ 2工字鋼可以增大板的剛度嗎？ 3十九個工字鋼在9米的跨度上是較密還是較疏？ ... |
機械手機械師 發表于 2019-5-19 08:59 兩側槽鋼是有加強作用的，工字鋼對梁的彎曲剛度是基本沒用的，還有降低諧振頻率的反作用。應該主要在長向多加槽鋼 |
機械手機械師 發表于 2019-5-1 16:16 看了你的這個貼和回復才知道你關于振動好多貼的來源。那你的加筋的方向和書中指的肋的方向垂直了，加筋應在梁的長度方向才是書中指的方向。你現在的方向不僅沒有增加9米梁的剛度，還降低了梁的一階彎曲振動諧振頻率。 |
zmztx 發表于 2019-5-1 16:34 非常感謝你 謝謝 |
本帖最后由 zmztx 于 2019-5-1 16:38 編輯 機械手機械師 發表于 2019-5-1 16:12 還真猜對了 “我設計的加肋板是屬于較密還是較疏 所以問題是這里的振型指的是第幾階振型 振型一般不是有很多階嗎” 這問題更不好猜了 看看《機床設計手冊》第二卷。我記憶中筋板厚度是6mm，高度好像也有規范，記不清了 較密還是較疏，真不好說。要看實際情況 把振動分解為各階振型，是簡化計算。真實的構件看不到振型 假如非要按照振型加筋板，那么只需考慮幾個低階振型就好。考慮幾個我就說不清了。看看機床手冊上有沒有推薦。用計算機的話，考慮最低的10個應該夠了，就是1,2,3,4,5,6,7,8,9,10 我覺得還要解決 每階振型都是稀奇古怪的，要根據振型選擇加筋板的方向和位置。當然還有筋板的大小、尺寸等 各階加好的筋板，還要把他們集成在一起。好比各階振型上的筋板是力的分量（是正交），集成在一起就相當于求合力 上面都是基于機床大件考慮的。 上面的回帖，修改過 |
機械手機械師 發表于 2019-5-1 16:16 工字鋼不要這樣連著焊接，工字鋼之間用型鋼焊接連接形成一個網格狀的整體，這樣剛度和都會加強度。 |
胸大當飯吃 發表于 2019-4-23 20:54 我看了一下圖紙 就是工字鋼 謝謝你提醒 讓我知道了兩者的區別 |
