發布時間: 2019-4-28 09:48

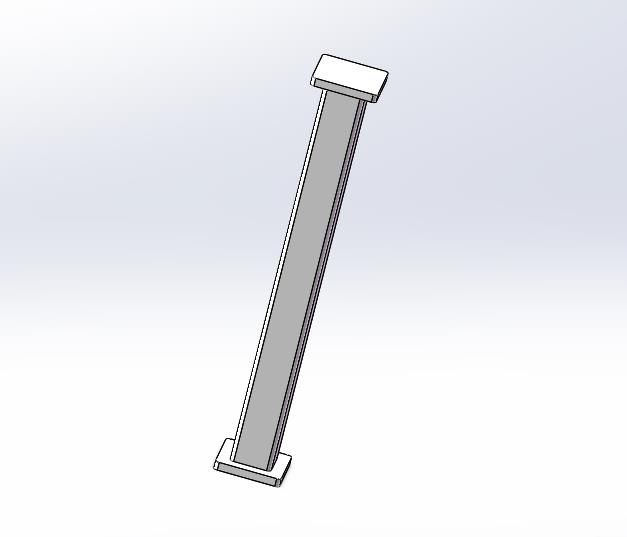

正文摘要:各位前輩好，小子又來厚顏請教學習啦 最近給自己測試平臺在做一個機架外框方案，為了充分利用空間結構，我做了一個兩層的設定，將放在立式機柜的箱體準備全放在二層板子上。 下面我大概介紹下情況哈，支撐我用50*50* ... |
遠祥 發表于 2019-5-2 17:16 謝謝指點！ |
| 這個負載還好，樓主不用太過于擔心 |
塵世天涯 發表于 2019-4-28 21:08 啊，多謝前輩，進思維誤區了，謝謝指點 |
曉昀 發表于 2019-4-28 22:07 被原有的工作臺限制了，不能拆。。只能利用上邊的原孔了 |
|
支撐高度有多高？二層板厚度10mm？太厚了吧！二層用鋁合金板也可以，只要剛度厚，重量能減輕不少。 感覺用6mm的螺釘，直徑是不是太細了？ |
長涯 發表于 2019-4-28 13:14 二層外框不要固定在塑料板上。除非你這個板子是原來10mm的Q235 二層外框的型材直接從一層長起來（一根型材，中間不截斷），塑料板四個角扣避讓就好了。這樣既有強度，外觀也好看，多好 |
塵世天涯 發表于 2019-4-28 12:43 謝謝前輩指點。那我去掉方管立柱，把Q235換成電木板，電木板放在鋁型材上用螺釘扭緊，電木板上再熱熔鑲嵌螺母進去，再往上搭一層型材做個二層外框，您看這樣做方案可還行的？ |
|
本帖最后由 塵世天涯 于 2019-4-28 12:44 編輯 一樓的問題：看你貼出來的圖，支撐方管是位于二層板和底板中間的。因此螺栓本身并不承受拉力，只起一個固定作用。因此強度大可不必擔心。如果你還是不放心，可以考慮下層板做成通孔，然后并螺母 二樓的問題：如果只是為了放置一些很輕的東西。根本沒必要放這么大一塊鐵板，很重不說，當你開始找供應商的時候還會發現，很多小作坊加工不了這么大的板子。 如果只是放一些電腦機箱，比較輕的東西，可以考慮放一個不銹鋼板，2mm足以。對材質沒要求，可以考慮三樓的方法，亞克力，PC之類的塑料板也足以應付。 不銹鋼板下面用橫豎拉幾根型材，再輔助幾根垂直的型材立柱就可以了。 |
| 上層用電木啊，亞克力之類的，在貼一層耐磨的貼紙應該可以吧，質量會輕不少 |
