兩根光軸與滾珠絲桿不對稱放置是不是不行呀？

查看數: 4845 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-4-30 10:26

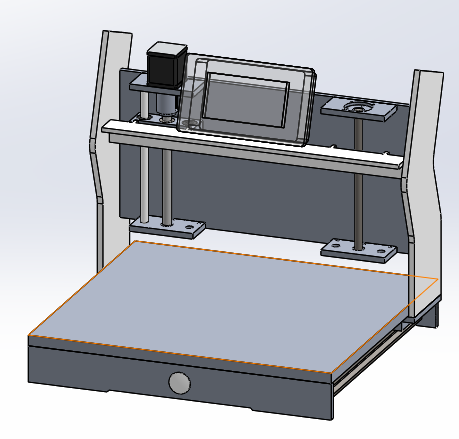

為了減少設備高度，把顯示屏放中間，我把滾珠絲桿與光軸這樣放置合理嗎？Z軸的負載估計3斤左右，感覺穩定不好，又容易晃動，請大神指點

回復

Leo_20180309 發表于 2019-5-3 22:42:15

精度不高，中間加個減速齒輪組會不會更省空間（成本可能高點），電機就放到顯示器正下方，電機安裝方式是現在的180°旋轉

遠祥 發表于 2019-5-3 19:36:30

這種工況需要考慮機構的受力平衡！

wx_q6Id75iX 發表于 2019-4-30 13:47:29

大蘿卜發表于 2019-4-30 13:17
沒有問題的呀，驅動不是對稱的，在非精密傳動中使用很廣泛的

那就好

前景錢 發表于 2019-4-30 13:33:26

wx_q6Id75iX 發表于 2019-4-30 12:46
是要用配套的

是的是的。

大蘿卜 發表于 2019-4-30 13:17:20

沒有問題的呀，驅動不是對稱的，在非精密傳動中使用很廣泛的

wx_q6Id75iX 發表于 2019-4-30 12:54:18

未來第一站發表于 2019-4-30 12:51
雙驅？

用一個電機，這樣非對稱結構導向

未來第一站 發表于 2019-4-30 12:51:19

雙驅？

wx_q6Id75iX 發表于 2019-4-30 12:49:54

方賢東發表于 2019-4-30 11:27
直接不要光軸，用兩根絲桿，同步帶帶著一起轉可以嗎

好想法，我試下

wx_q6Id75iX 發表于 2019-4-30 12:47:09

king528 發表于 2019-4-30 11:40
加長軸承

多謝，知道了
