702736 發表于 2019-5-7 21:05

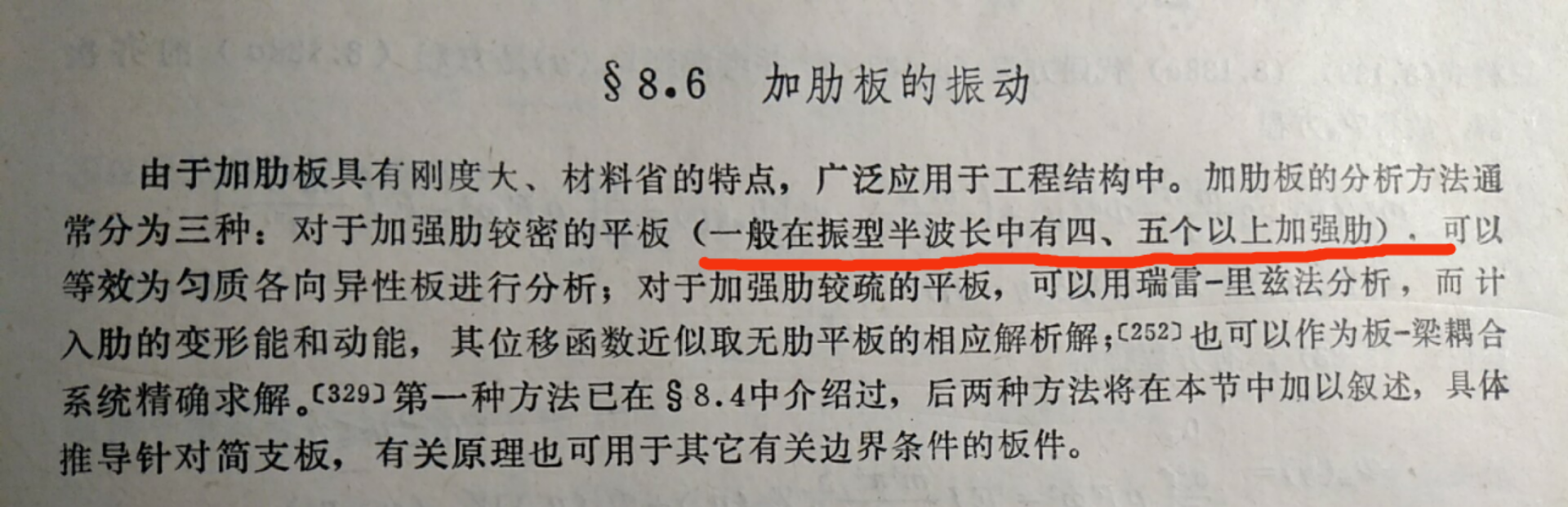

仔細看了樓主的那圖片中文字，說的振型只是單指梁結構上的各種支撐形式的N階彎曲振動。不具有普遍意義

不具有普遍意義
基本贊同
“根據15樓的意思，那么半波長就是=板長L/2n階”
如果是線振動，可能是這個公式。但板或者床身立柱一類的結構件，不好說。他們的振型比較扭曲。

zmztx 發表于 2019-4-30 13:04
半波長是怎么定義的？

根據15樓的意思，那么半波長就是=板長L/2n階

仔細看了樓主的那圖片中文字，說的振型只是單指梁結構上的各種支撐形式的N階彎曲振動。不具有普遍意義

一般都是1次，3次等

702736 發表于 2019-4-30 16:33
n價,常見啊

橫波，大概在金屬中運動速度3000m/s（沒有查到準確數值）
按照1階計算
20hz，150m，半波長=75m
50hz，60m，半波長=30m
按照一樓，筋板間隔要14m到8m，如果筋板多還要小。不過間隔顯得太大了

“n，有嗎”，意思是求半波長的公式，似乎不該有n。
一階，就是除2。好理解
如果是六階，就要除12了。不好理解

n價,常見啊

702736 發表于 2019-4-30 15:24
我的理解是n價振動時=波速/頻率/2n

n，有嗎？
機床的床身、立柱，振型最低階，大概是十幾，二十幾吧（頻率）。我試試看？

zmztx 發表于 2019-4-30 13:04
半波長是怎么定義的？

我的理解是n價振動時=波速/頻率/2n

702736 發表于 2019-4-30 12:13
振型應是指彎振，縱振，徑向振等。半波長是重要的振動指標

半波長是怎么定義的？
