獨霸求敗 發表于 2019-5-9 11:07

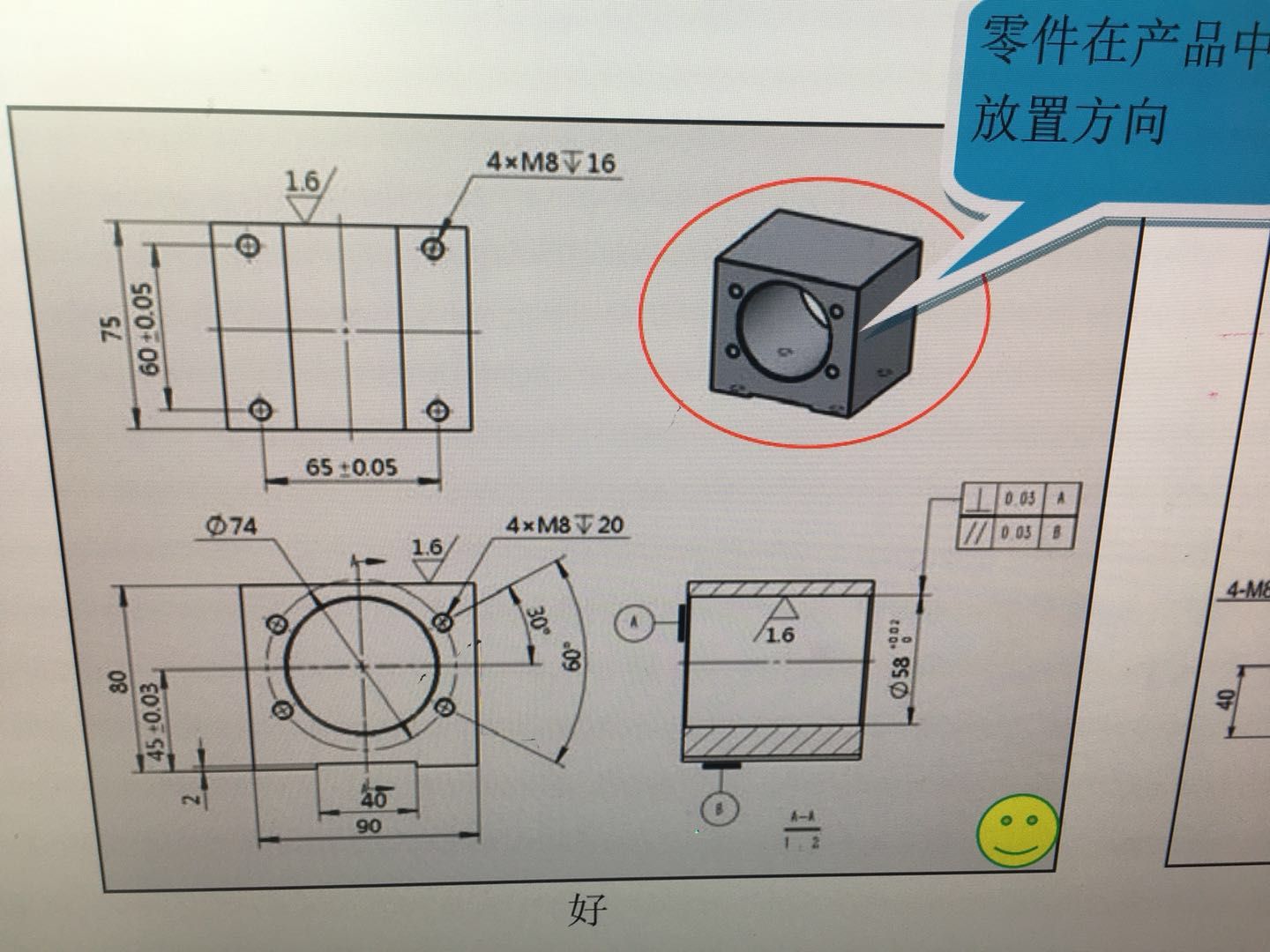

大神，我是這個意思，這4個螺紋孔如果是配合通孔螺栓安裝的話我覺得完全沒必要去標精度。我看圖這完全就 ...

我不是說的很明白了么。螺紋孔壓根就不需要標準公差。說下兩種情況：

1、我見過的95%的螺紋孔都是配合螺釘間隙孔的，你說標公差有什么意義。
2、剩下5%的螺紋孔，可能是柱子一端為螺柱，擰在螺紋孔上，這個螺紋孔你要求很準很準，加工做不到。因為螺紋孔先加工底孔再攻絲，攻絲可保證不了絲錐位于底孔的絕對中心位置，可能螺紋攻歪都有可能，只是你看不出來。這種情況你要求柱子安裝位置很準，一般是板上做一個精度限位槽，在槽內加工螺紋孔。

a86266726 發表于 2019-5-8 14:46
公差選取要看公差等級，一般零件是IT7級，如果更精密就選精密的等級公差。你45的尺寸公差0.03，60尺寸公差 ...

60尺寸公差為什么要放寬，60和45的尺寸有什么關聯嗎

看書看書，在看書

呆樹懶93 發表于 2019-5-8 18:48
樓主是剛出來工作么，大學應該學過基本的知識點吧。我稍微簡單說一下，畢竟公差配合不是短時間能掌握的。
...

很到位

呆樹懶93 發表于 2019-5-8 18:48
樓主是剛出來工作么，大學應該學過基本的知識點吧。我稍微簡單說一下，畢竟公差配合不是短時間能掌握的。
...

兄弟可不可以留個聯系方式嗎

機械公差bj 發表于 2019-5-9 12:06
機械公差安卓版。。QQ群二五四一一二九八四下載，推薦參考

大哥 你別發了我是蘋果的 沒用

|獨霸求敗發表于 05-09 11:07<br>大神，我是這個意思，這4個螺紋孔如果是配合通孔螺栓安裝的話我覺得完全沒必要去標精度。我看圖這完全就是安裝用的哪有什么精度可言呢？有沒有什么實際例子說明需要標注如何標注這樣分析的實際例子。<br>

機械公差安卓版。。QQ群二五四一一二九八四下載，推薦參考

呆樹懶93 發表于 2019-5-8 18:48
樓主是剛出來工作么，大學應該學過基本的知識點吧。我稍微簡單說一下，畢竟公差配合不是短時間能掌握的。
...

大神，我是這個意思，這4個螺紋孔如果是配合通孔螺栓安裝的話我覺得完全沒必要去標精度。我看圖這完全就是安裝用的哪有什么精度可言呢？有沒有什么實際例子說明需要標注如何標注這樣分析的實際例子。
