各位前輩請教一機械設計出圖的問題？

查看數: 8648 | 評論數: 31 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-5-9 09:38

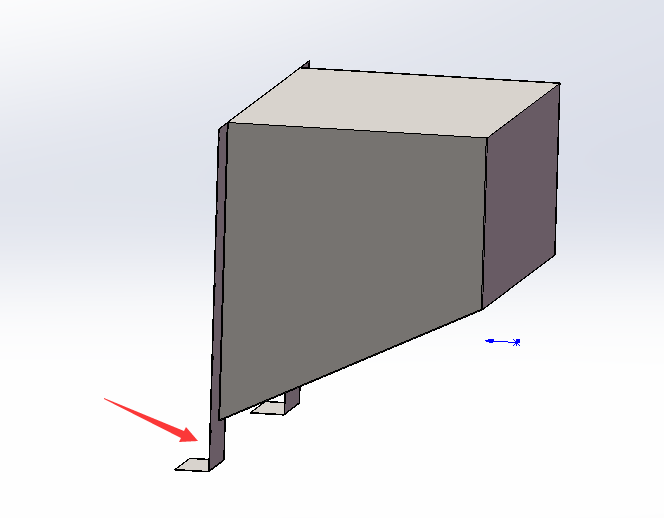

希望前輩教我一下。比如下面的圖片是一個鈑金罩子，鈑金工藝需要一部分是折彎和一部分是小部件焊接上去的。現在的問題是如果我出一張工程圖，感覺相當于這個罩子是個裝配體，。我現在想把箭頭那個拿出來 ...

回復

云本無心 發表于 2019-5-17 15:04:13

前來學習的

taozi110x 發表于 2019-5-13 16:33:30

solidworks有個這個功能可以試試

c2701624717 發表于 2019-5-13 16:32:02

用鈑金畫吧

凌亂von 發表于 2019-5-13 10:07:36

萬花筒丶發表于 2019-5-11 10:32
什么意思

Top-down即自頂向下的設計方法，通過定義頂層的設計意圖（即骨架）將信息傳遞到子裝配或零件中。在遇到更改時只需改動骨架模型，子裝配和相關零件就會跟著變化。

原來我是光 發表于 2019-5-12 20:19:33

好貼頂一個，作為新手值得收藏

majingfeng 發表于 2019-5-11 15:12:48

萬花筒丶發表于 2019-5-11 10:37
剛工作一年

嗯這是得有個過程別著急慢慢來吧加油

萬花筒丶 發表于 2019-5-11 10:37:40

majingfeng 發表于 2019-5-9 12:43
“......用特征畫，是因為這樣調整尺寸方便......”
看來對于關聯設計您還比較陌生

剛工作一年

萬花筒丶 發表于 2019-5-11 10:34:17

順子93 發表于 2019-5-9 11:57
樓主的意思應該是整體圖和單件圖搞在一個工程圖里面。裝配體先出一張圖，然后右邊那個視圖調色板最上面打開 ...

好的

萬花筒丶 發表于 2019-5-11 10:32:26

凌亂von 發表于 2019-5-10 09:40
TOP-DOWN了解下，你這屬于拼湊不屬于設計。

什么意思
