科技的瘋狂 發表于 2019-5-16 14:45 親。。多說點唄 全部的錯誤 |

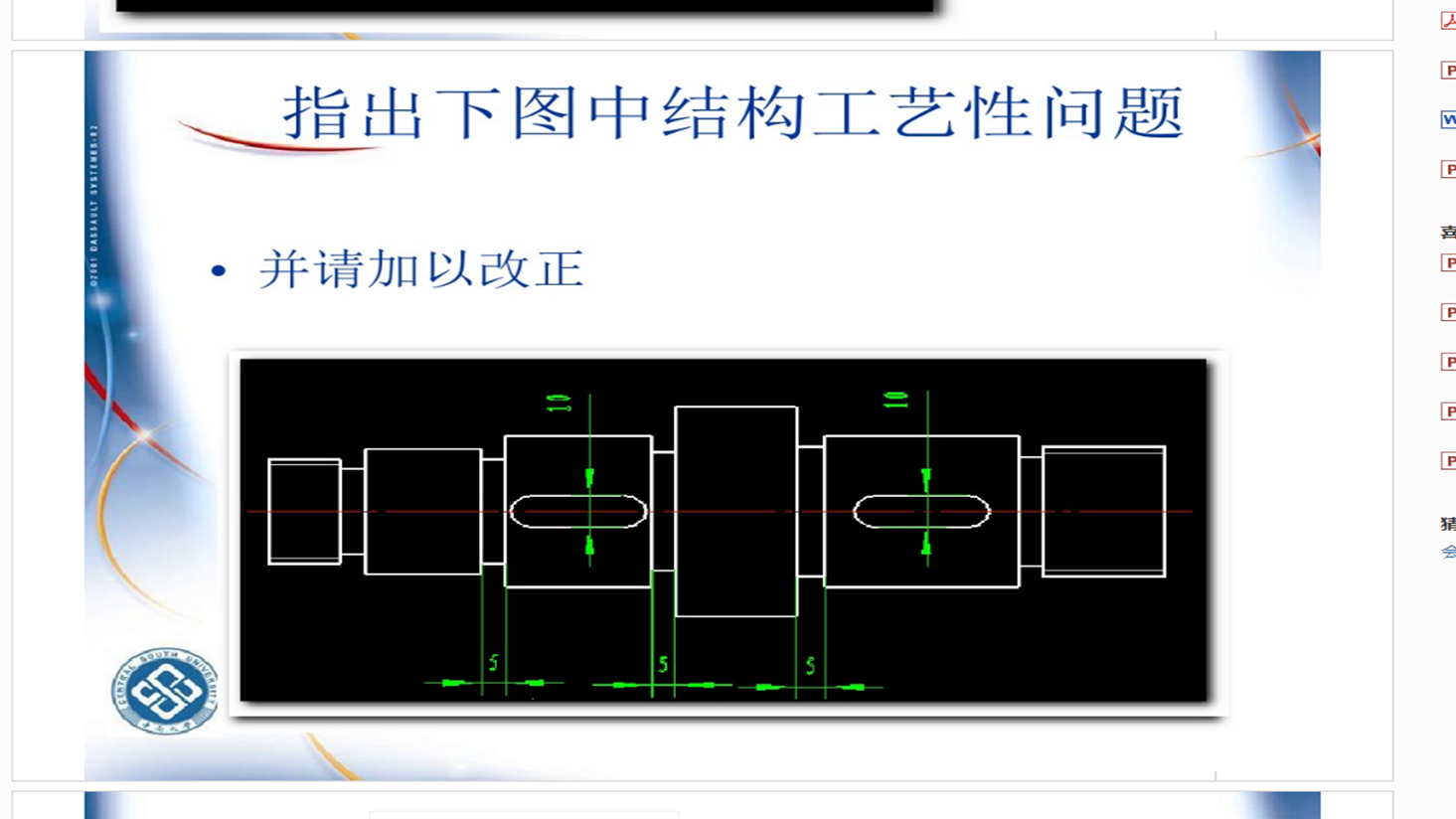

| 工藝性錯誤？？？我看到的都是設計不合理性... |
| 樓上說的都很好，漲知識了！ |
| 軸臺階處的圓角、軸肩的倒角；右邊的鍵槽那樣設計，平鍵安裝帶來困難；裝軸承地方需要同軸度，端面的圓跳動，外螺紋倒角等。 |
| 感覺大家說的 或多或少都有些道理，俺也總結一下：中間三個退刀槽可以不要，這樣不消弱零件的強度；右邊的鍵槽要加長到右邊線，這樣好裝配零件；兩端要倒角:兩端要打中心孔。 |
| 三個退刀槽都可以取消 |
|
1，軸需要標注中心孔； 2，螺紋倒角 3，左邊的鍵槽，如果允許的話，直接通，或者一邊通，另外一邊留相應要求的厚度 |
|
本帖最后由 zmztx 于 2019-5-15 16:41 編輯 問題最大的應該是三個5mm的槽 最左邊的槽，似乎可以不要。開鍵槽的兩個軸段上裝盤類零件，那么最左邊好像意義不大 剩下的兩個槽，至少也該有圓角。從設計角度，槽要是清根，那應力集中就太嚴重了；從工藝角度，是有點麻煩，但工藝必須保證設計 剩下的兩個槽，最好改成R角，裝配的兩個盤類零件，對應處內孔倒角大一點。設計更合理，工藝上實現也容易 |
| 鍵槽邊緣太薄 |
