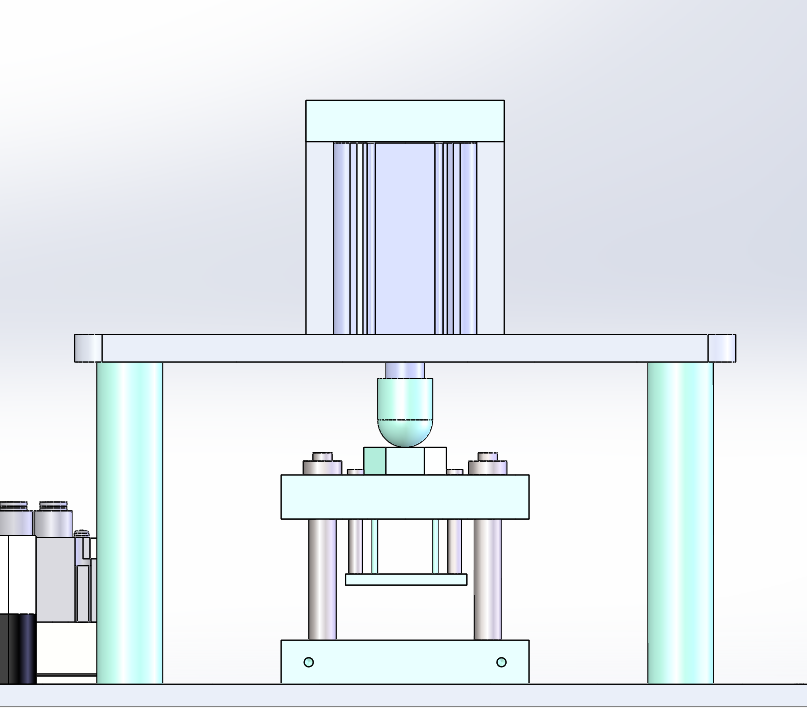

如圖所示我氣缸的作用力挺大的，為了防止作用力將氣缸頂回，單鎖螺紋，我怕不夠，所以又在氣缸上方加裝一塊加工件起到限位作用，不知道合不合理，大家能幫我看下嗎， ...

回復

俺是一片云！ 發表于 2019-5-23 12:41:42

氣缸的那個安裝板加厚點兒就行了，我覺得。

BobChan117 發表于 2019-5-22 14:01:23

給定個氣壓值，算算氣缸的輸出力，看看牛頓力學三定律，算算螺栓鎖緊的載荷大小，我覺著你應該考慮的是用久了防松問題，而不是被懟出來

BobChan117 發表于 2019-5-22 13:56:25

順子93 發表于 2019-5-18 13:54
我想氣缸上本來的安裝螺紋孔不是隨便拍腦袋想出來的。

此樓正解

ziyuekongbai 發表于 2019-5-21 18:40:01

有點不明白哪個反作用力大？

555555多少度 發表于 2019-5-21 10:30:03

不進則退wp 發表于 2019-5-18 13:29
缸徑100的氣缸在5kgf/cm3時，推出作用力是400公斤左右，而一個M6螺絲的擰緊力是1000公斤以上，這種情況完全 ...

螺絲擰緊力怎么計算？真心請教

前景錢 發表于 2019-5-21 09:46:34

螺絲鎖住氣缸本體。

心殤yang 發表于 2019-5-20 21:07:00

建議去看看力學方面的書，共同進步

yizetiandi 發表于 2019-5-20 16:31:01

可以均衡氣缸螺釘受力的，一般精定位場合我們氣缸都是后方固定，樣式和你這個不同，用不用還是要看場合，如果你這是害怕壓力螺釘承受不來的話完全不必要，如果使用氣缸精定位你這個板小了

bluesky140 發表于 2019-5-20 15:40:13

如果幾顆螺絲不夠，氣缸制造商敢這么設計缸體結構嗎？或者他敢設計這么大缸徑的氣缸嗎

ruanyaojie 發表于 2019-5-20 14:02:02

你是在想增大接觸面積嗎
