PCB分板機切不斷求助

查看數: 5529 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-5-24 16:24

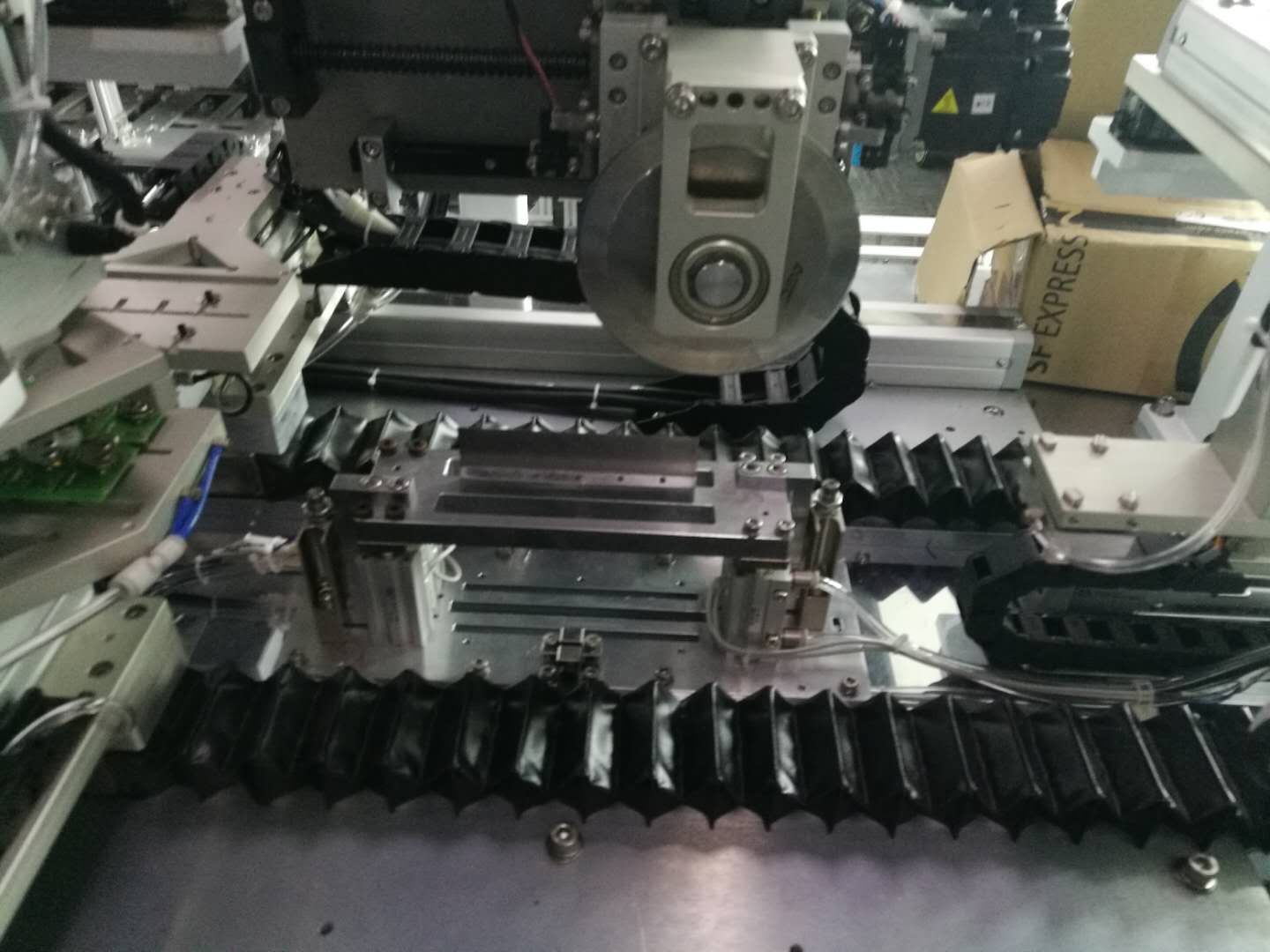

求教大神同事做的分板機，切割1.2mm，帶V-CUT 的綠油板，目前切不斷，上下刀在切割過程中，都會跳動，下刀是直接頂升，打算換成斜面帶式。上刀是用滾珠絲桿，也要換掉，求教哪位大神有 ...

回復

lingrangshiwo 發表于 2019-5-28 12:21:31

是打算先改下面結構，改成斜面式，但擔心絲桿的聯軸器，切割時會扭曲斷掉。預估剪切力在1000N

胡工123 發表于 2019-5-28 11:19:45

銅箔和pp熱壓后，板子韌性很好，你這種切割方式是pp下料時用的，板子分割我在電子廠呆的時候用的是沖壓或者銑板機

chanyuyang 發表于 2019-5-28 11:17:11

曉昀發表于 2019-5-24 22:18
很早以前給一個項目做控制電路板，找到一個做軍工產品的電路板廠家，聊到電路板切割問題，廠家介紹說他們的 ...

這位大哥很專業。是不能一次切的，就算一次能切，也給板子的傷害不小。

遠祥 發表于 2019-5-26 11:15:47

下刀比較重要，需要支撐，建議下刀用絲杠，上刀用氣缸，并增加彈簧緩沖

制造商 發表于 2019-5-25 22:17:56

切不斷說明氣缸被壓下去了，結構不合理。

海風1006 發表于 2019-5-25 11:08:01

路過

藍田白玉 發表于 2019-5-25 08:56:30

用銑的

一劍青龍 發表于 2019-5-25 06:12:22

銅箔和pp熱壓后，板子韌性很好，你這種切割方式是pp下料時用的，板子分割我在電子廠呆的時候用的是沖壓或者銑板機

笨笨菜鳥 發表于 2019-5-24 23:13:06

很直觀的，下氣缸太小力不夠，刀片太薄強度不夠，這種分板機市面上很成熟了，花了這么多錢做了個玩具，也是夠了，非標都是做玩具
