發布時間: 2019-5-25 22:54

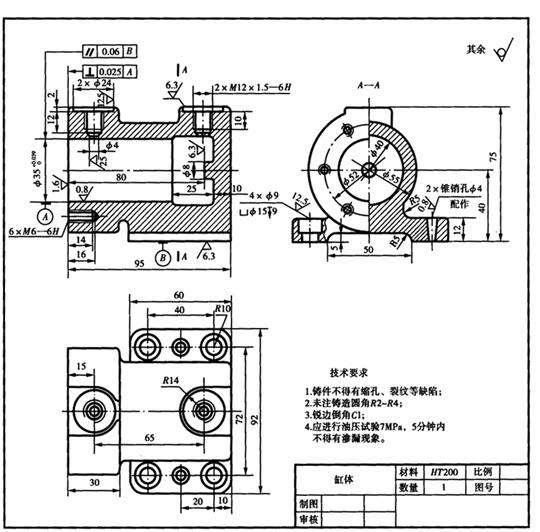

正文摘要:機械實際中產品零部件尺寸的標注關系到相關人員的讀圖方便性，也關系著產品加工的方便性，對于一些簡單的零件圖紙標注大家應該都沒有問題，但是相對負責的零件尺寸標注時經常容易出現漏標，錯標等問題； 其實零件尺 ... |
|
據我自己的經驗是，標注次序是 ：1 外形結構，2 孔位，孔徑，3 表面粗糙度 ，4 形位公差。 然后總的概括就是自由度限制所有形狀結構的尺寸，這個如果經常用三維軟件做零件，這方面直覺比較強。 |
藍天心 發表于 2019-5-26 14:30 http://my.mfcad.com/Tuzhi/Sou/index/keyword/%E8%B6%85%E5%B8%82%E6%89%8B%E6%8E%A8%E8%BD%A6 這里有3D的 |
| 有超市手推車的二維圖紙嗎？ |
