發布時間: 2019-5-28 15:50

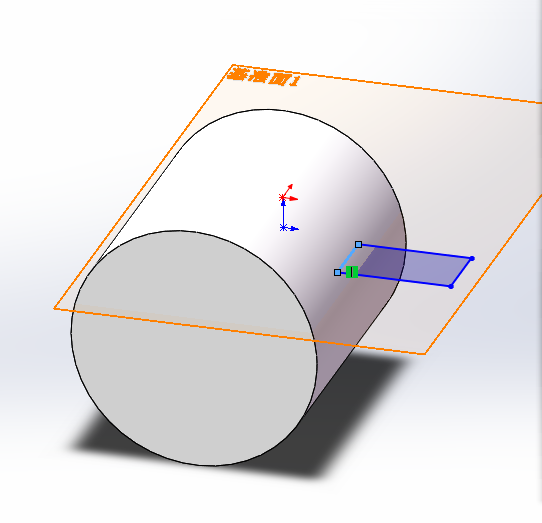

正文摘要:在我建立的這個基準面上畫一個矩形草圖，我想讓我選擇的那條線在圓柱體的外圓上。但是又添加不了這個幾何關系，請問有沒有什么辦法。只在這個基準面上做，不要做垂直的基準面 ... |
塵世天涯 發表于 2019-5-28 22:10 學習了  |
| 請使用正視圖 |
| 學習了 |
| 個人感覺二樓的辦法最佳，，直接選擇輪廓線就行了，交叉曲線有點多此一舉了。 |
| 來學習 |
| 學習了 |
|
萬華金屬——高端303不銹鋼制造專家，有需要303不銹鋼材料的朋友，歡迎隨時前來咨詢（歡迎騷擾喲） 如有咨詢，請撥打電話 052383903659-604和手機號13182201678感謝您的惠顧！ 303不銹鋼 易切削鋼 易切削不銹鋼 303不銹鋼 http://www.wanhuajs.com |
本帖最后由 狀態失控 于 2019-5-29 14:50 編輯
樓主可以先做一個草圖平面和圓柱面的“交叉曲線”。 和求得的“交叉曲線”共線就可以了。 別忘了把“交叉曲線”變為“構造幾何線” 有時候也可以直接用求得的“交叉曲線”。 需要注意的一點，一個圓柱面和一個平面會產生兩條交叉曲線，都要轉換為“構造幾何線”，不然會對草圖有影響。 |
塵世天涯 發表于 2019-5-28 22:10 get一個新命令的使用方法了  |
