發布時間: 2019-6-13 09:38

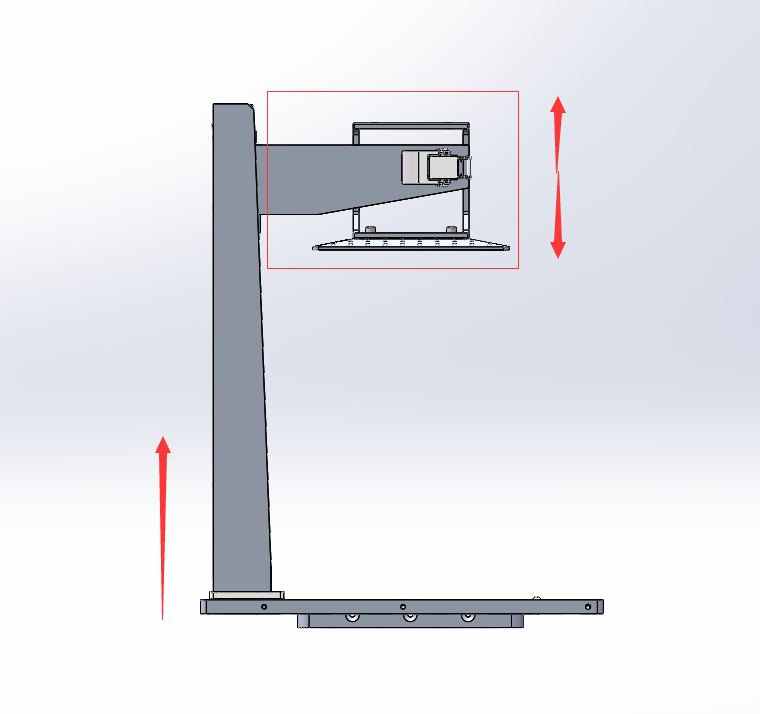

正文摘要:做了一款設備，懸臂結構 在工作過程中立柱總是晃動 前期驗證過程中沒出現這種問題 ，樣機加工的時候就出現了這種問題 ，求各位大佬分析一下原因 謝謝 ... |
|
一上來就說不要改變現有結構 不改變怎么變強？不改變現有結構神仙也沒有辦法。 大膽的改。走出思想桎梏。不要怕花錢，反正也不花我的，哈哈。 |
詹姆斯007 發表于 2019-6-15 22:06 兄弟說到點子上了，大多數同仁認為立柱不夠強，雖然方向錯了! |
| 很明顯是跟立柱4的平臺2（平板）強度不夠！往這方面改進就行立柱4強度應該沒問題! |
qihaibing 發表于 2019-6-17 16:52 U型槽的后邊加裝加強筋可以的 沒問題 |
| 開孔加裝一個板條允許嗎 |
詹姆斯007 發表于 2019-6-15 22:06 好的 謝謝 我改良一下 看看 |
| 鋁型材 ? 膽大 |
|
底板太薄了。 這種結構，底板與立柱的截面應該具有相近的截面慣性矩，這樣才能承受傾覆力矩。 |
| 型材背面加兩條加強肋 |
