自動出冰機構卡料解決

查看數: 14543 | 評論數: 42 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-6-18 16:45

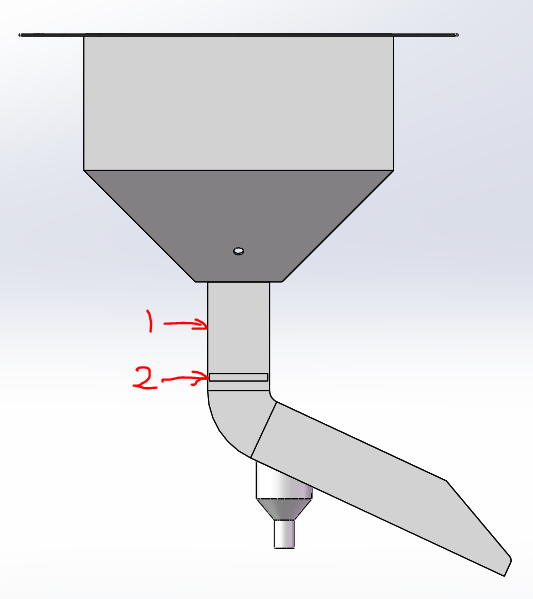

如下圖一個料倉內放滿冰塊，在1.2處添加兩個氣缸，初始狀態是氣缸2推進，氣缸1收回，需要出冰塊的時候氣缸1推進，阻擋料倉上方冰塊掉落，氣缸2收回，兩氣缸之間的冰塊隨斜坡滑出。這樣設計當冰塊放滿時，氣缸1要推 ...

回復

LiNing_jrjub 發表于 2019-6-24 20:15:11

樓主，換個思路，推板機機構是否能行呢？

黑眼豆_W3i3M 發表于 2019-6-24 17:25:20

換一個思路：在投料的時候就已經規劃好，比如每個格子就能裝10粒左右的冰塊，然后旋轉一個角度，落下。這樣比在后面排列出料會簡單很多，附個示意圖。紅色為出料口


juliana_wang 發表于 2019-6-22 18:49:42

剛注冊，沒有積分不能下載啊

喂我袋鹽 發表于 2019-6-21 17:17:08

caicai2011 發表于 2019-6-21 16:03
絞龍的螺距設置要在1.2~1.5倍冰塊的寬度，這樣不會因為過大堆料或者過小漏料，每次的量根據轉速和間距來 ...

lz的冰塊為20*20*20立方體，進入絞龍的角度，可能正放，可能斜放，可能放空。

放空有一定的概率，這樣定量就不準了。發表于 2019-6-22 21:10

你說的這些，有礙于樓主的需求？？？不就是那個鐵則嗎？供料能力要高于下道工序的需求。不就是轉快點的事兒嘛？發表于 2019-6-22 16:44

caicai2011 發表于 2019-6-21 16:03:06

苗子YJ 發表于 2019-6-20 17:32
這樣冰塊會不會被打碎，不過從食用角度來說碎點也不是不能接受，冰塊相對較硬，不會卡嗎？

絞龍的螺距設置要在1.2~1.5倍冰塊的寬度，這樣不會因為過大堆料或者過小漏料，每次的量根據轉速和間距來確定，采用點動開關控制

山下火甲子 發表于 2019-6-21 10:35:40

本帖最后由山下火甲子于 2019-6-21 10:50 編輯

如果給氣缸一對面來個開口，當氣缸一頂住冰塊的時候，冰塊推出。在外面放個盒子或者回流機構。開口部分用某種軟材料擋一下，不影響冰塊的正常滑落。

苗子YJ 發表于 2019-6-20 17:32:38

caicai2011 發表于 2019-6-20 17:26
建議使用螺旋絞龍輸送機構，類似于這種，可以有效解決卡料及防水問題

這樣冰塊會不會被打碎，不過從食用角度來說碎點也不是不能接受，冰塊相對較硬，不會卡嗎？

caicai2011 發表于 2019-6-20 17:26:08

建議使用螺旋絞龍輸送機構，類似于這種，可以有效解決卡料及防水問題

天外之王0001 發表于 2019-6-20 15:44:09

jinyongjun 發表于 2019-6-19 11:35
那個是個思路，我網上截了個圖給你看下，別人的結構是怎么做的，之前在買奶茶的時候看到過貌似是像關門一 ...
