發布時間: 2019-6-18 19:51

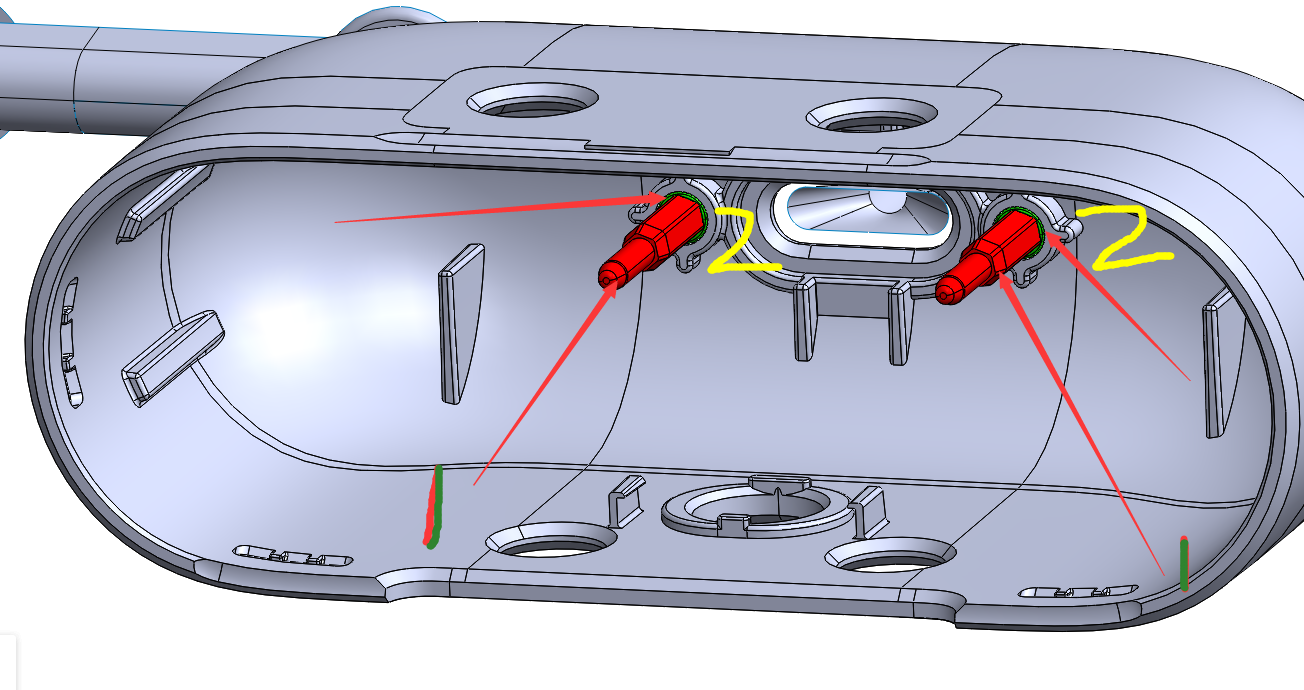

正文摘要:圖中1是PIN，前端帶牙，是鎖入產品2螺母中，現在是需要用自動化方案取出。各位有啥好的辦法？ 兩個PIN 之間16.1MM，產品內部寬度17.1MM， 兩個產品之間99mm， ... |
| 現在就是在做零件測試，測試OK，就可以做，PIN前端是帶倒角的，這點是一個問題。 |
黑暗中火焰 發表于 2019-6-27 11:17 那就好辦，定位定好了，在擰松這個旋轉機構中間加傳感器，檢測到了 就套進去在旋轉，將PIN取出來 |
執★著 發表于 2019-6-27 09:11 客戶不接受加CCD拍，成本他們不能接受， PIN的誤差在兩個絲內，不影響，產品定位也是沒有問題的。 |
| 首先你要搞清楚：不同產品的pin的誤差是多少，PIN的定位基準在產品哪里，這樣才好做定位夾具，如果是隨機誤差，要么用CCD，要么用傳感器找PIN（據圖方法很多），找到了在做下一步。 |
| 現在在做它的驗證，如果不能很好的旋轉套入，整個案子，在客戶不增加成本的情況下，就沒法繼續了。 用上CCD，整個案子就簡單多了。 |
黑暗中火焰 發表于 2019-6-20 09:11 你這個項目首要是空間，其次是成本；用齒輪就能單動力搞定。 |
科技的瘋狂 發表于 2019-6-19 08:46 受空間限制，而且還是同時4個PIN的取出，成本也是要考慮。如果只是一個，倒是可以考慮 |
黑貓2013 發表于 2019-6-19 08:37 受空間限制，而且還是同時4個PIN的取出，成本也是要考慮。 |
