O型圈的設計

查看數: 4743 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-6-20 15:10

請問安裝國家標準‘GBT 3452.3-2005 液壓氣動用O形橡膠密封圈溝槽尺寸和設計計算準則’，設計活塞靜密封時，比如缸徑為130，壓力小于3.5Mpa,密封圈選截面直徑5.3mm,根據其的液壓、氣動活塞靜密封溝槽尺寸選擇，缸徑1 ...

回復

朙記の儚 發表于 2019-8-29 17:51:17

理越變越明

kexiya123 發表于 2019-6-24 08:14:13

brcd 發表于 2019-6-21 14:26
活塞與缸內臂是靜密封？？？？
活塞與活塞桿才是精密封

這個是水電站里面主機結構里面的，不是傳統意義上的活塞缸，只是結構類似，不動的密封結構。

機械公差bj 發表于 2019-6-24 07:42:07

有安卓應用了，機械密封安卓版。。比較快速方便，請下載使用

QQ群二五四一一二九八四下載發表于 2019-6-24 07:43

brcd 發表于 2019-6-21 14:26:59

活塞與缸內臂是靜密封？？？？
活塞與活塞桿才是精密封

機械密封安卓版，比較方便快速，請看11樓。。發表于 2019-6-24 07:43

kexiya123 發表于 2019-6-21 10:58:03

謝謝你的回復，你們查的都是活塞動密封尺寸表，我要求的是活塞靜密封，所以大家看看靜密封吧。

O型圈密封，機械密封安卓版，比較方便快速，請看11樓。。發表于 2019-6-24 07:44

深海漁夫 發表于 2019-6-21 09:28:43

|深海漁夫發表于 06-20 17:30缸徑130對應的 o型圈內徑是118 溝槽是121.3 d2是5.3 請問哪有錯？你自己看表錯了吧。

這是我翻機械手冊上的沒錯的。

kexiya123 發表于 2019-6-21 08:12:21

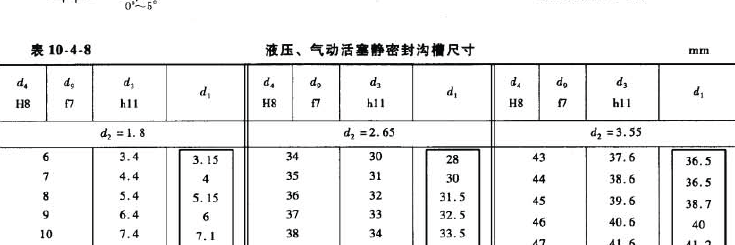

謝謝大家回復！我再次仔細查看了，見附件，請注意是活塞“靜密封”，按標準標準的顯示是5.3-122，溝槽121.8。

70.37 KB, 下載次數: 2, 下載積分: 威望 -10 點

有機械密封安卓版，這些選型，溝槽都能直接查詢設計，能直接用了。。。看11樓發表于 2019-6-24 08:05

大蘿卜 發表于 2019-6-21 06:20:38

按照標準來設計O型圈溝槽和選擇O型圈肯定沒有問題的
