執★著 發表于 2019-6-28 11:01
如圖 兩種方式，一種夾緊、一種校直，兩種組合，你值得擁有。

@702736 這個圖可以搬過去

執★著 發表于 2019-6-28 11:01
如圖 兩種方式，一種夾緊、一種校直，兩種組合，你值得擁有。

有一點需要考慮，電線帶皮

如圖 兩種方式，一種夾緊、一種校直，兩種組合，你值得擁有。

前面加套校直機構

   又細想了一下   捋  比較靠譜點    導線穿過一  逐漸 變小的洞   所有的彎曲點都被   整形過一次  1、  出口洞 要足夠長保證直線度   2  如果 引出點  力點  不同心  即出現  線變 成   弧度線  或再度偏心式 彎曲        樓主可以 做一個小加工件   驗證一下 是否可行  。

拉直難度有點高    臨時想到兩個思路   1、用模具 捋 導線  將他捋直    （）其實是將拉 換了方式）    2、搓  導線整形到極小的偏差內  讓導線在 一平面上滾動   例如 小時候 打毛衣簽 子 不直了 會在地上搓一下   。以上 只是思路   僅供參考

|板磚少年發表于 06-24 08:05應當加一個力傳感器，拉直后有反饋，才能做到適應不同規格的產品。

最好加彈簧，拉的時候不容易損傷線

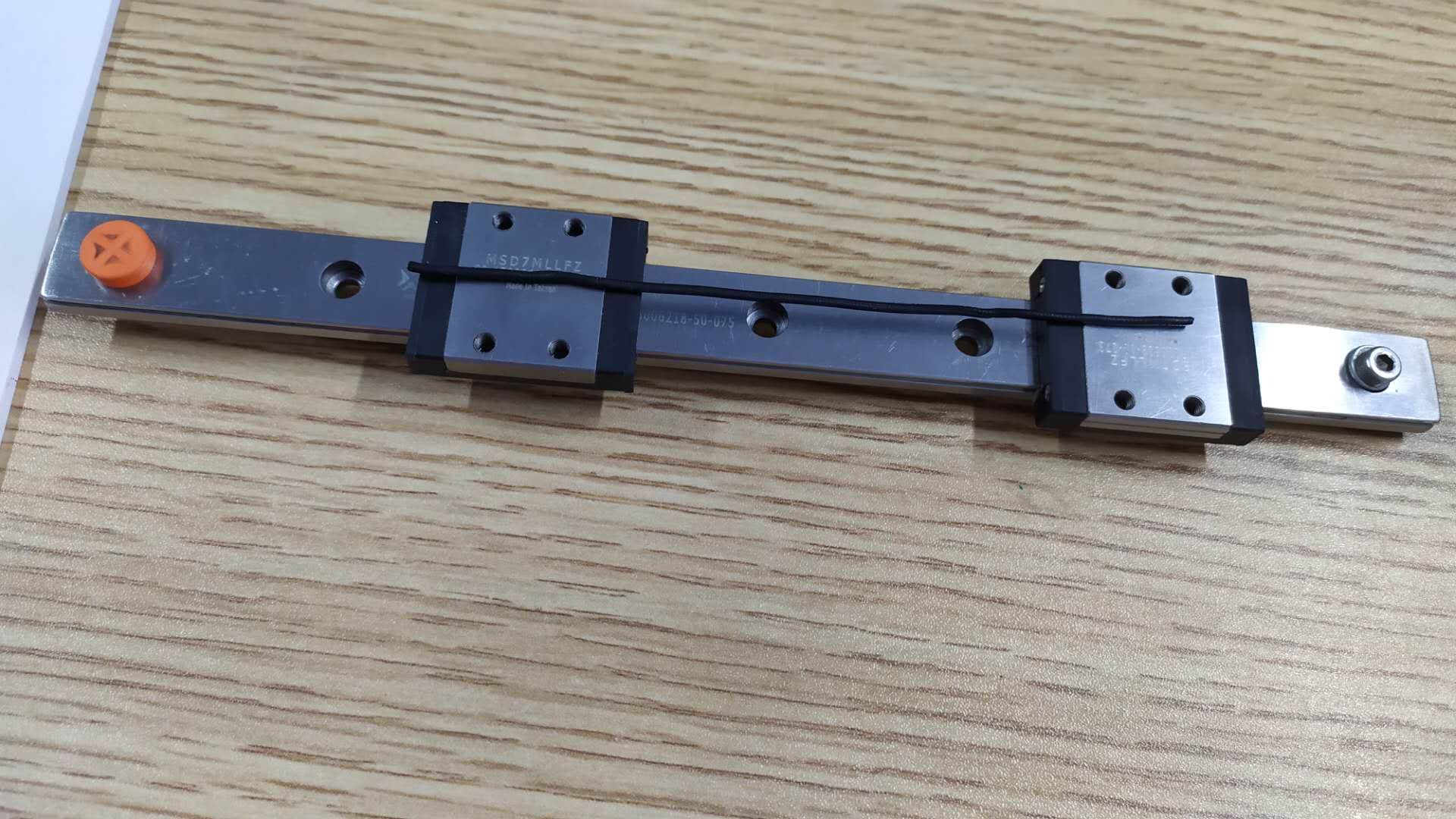

兩個滑塊，每個滑塊的上邊做兩個輪，把線夾住，用手捏住，兩邊一拉。
