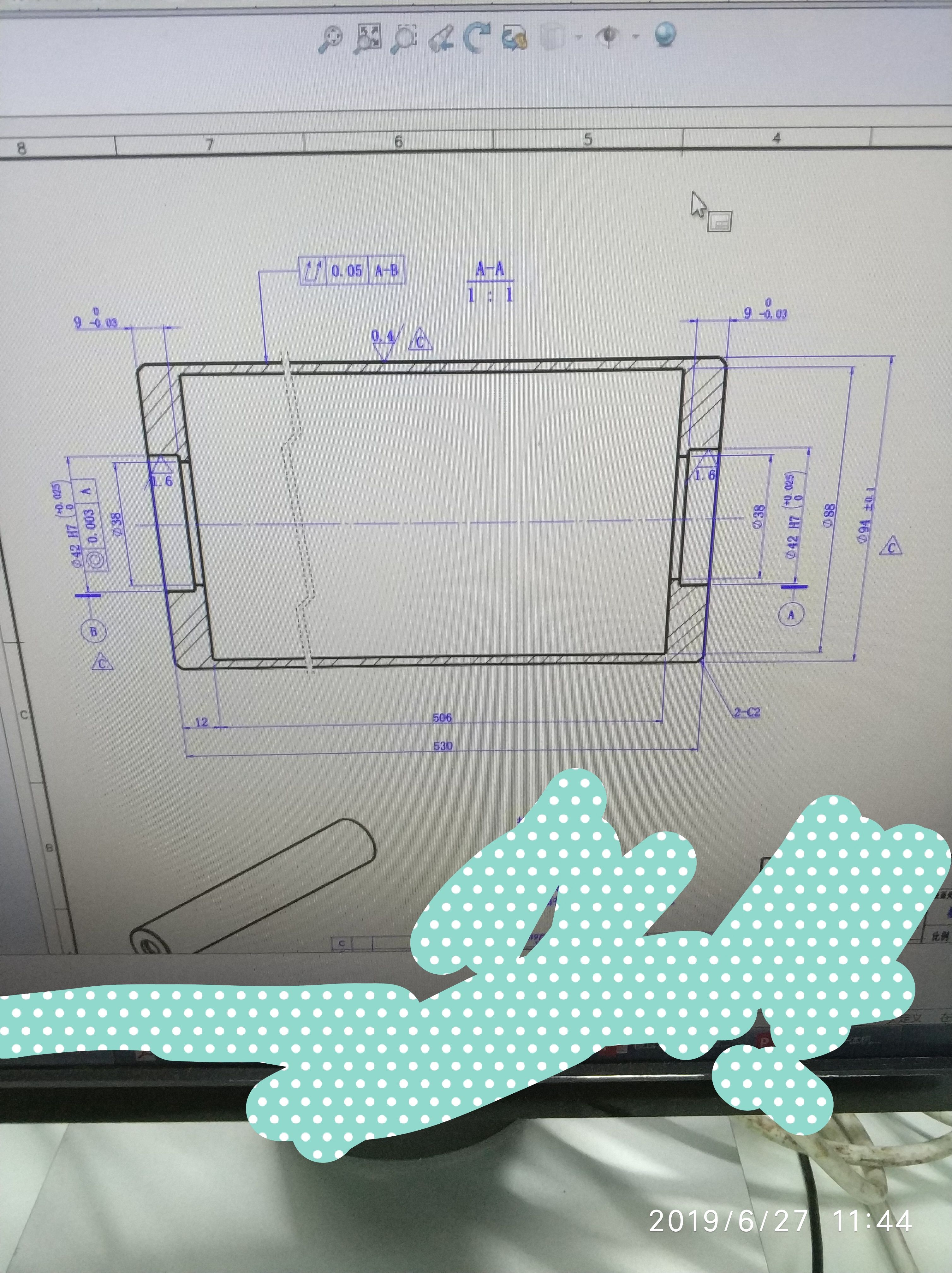

這種輥類零件如何加工

查看數: 9178 | 評論數: 31 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-6-27 13:31

回復

se7kong 發表于 2019-7-1 21:14:22

這公差惹不起~~就算是用雙頭車，裝夾都是個大問題，痕跡是必須會有的做好了一起壓進去同軸又很難保證

xm665 發表于 2019-7-1 17:32:37

0.4的粗糙度好高哦（一般不會要求這么高吧）。我之前也做過一個這樣空心的鋁輥軸設計，后面加工商反饋難做就改成實心的了。

Johny 發表于 2019-6-29 21:54:37

樓主，你這個輥是干嘛用的？同軸度0.003mm，3個μ？你司加工部人員或者外協采購沒罵你嗎？

mou5555 發表于 2019-6-29 11:42:28

cool44 發表于 2019-6-28 09:34
又見這種簡陋的圖紙，完全不合規范。

個人認為設計者沒有領會形位公差的精髓，再者也不了解加工工藝，所以才導致這樣的圖紙出來

asdd3e 發表于 2019-6-29 10:50:28

分三件做，兩端做臺階蓋，到時膠水固定。圓管部分做好用標準管料。

mou5555 發表于 2019-6-28 22:11:55

mou5555 發表于 2019-6-28 14:05
大師，這種床子叫啥床，第一次見

懂了，自己也去看了相關的視頻，這種機床確實非常適合加工輥類零件

韓寒11 發表于 2019-6-28 20:48:11

mou5555 發表于 2019-6-28 11:47
對，我自己想錯了，中間是空心鋁管，兩端靠壓力機壓入端蓋，關鍵是端蓋兩個軸承孔如何保證同軸度啊，壁又 ...

兩端的孔必須要一次裝夾車削，目前我知謬的同軸度的工件是在米克朗的五軸機床上加工的，就是工作臺旋轉的那種

迷失的邊緣 發表于 2019-6-28 15:04:30

粗加工后焊接，打磨再加工

702736 發表于 2019-6-28 14:48:47

mou5555 發表于 2019-6-28 14:31
想了下，可能最好的加工方法就是6樓大師說的用雙頭數控車，就是固定外圓，兩端同時車，這樣出來的同軸度 ...

你有這機床最好，沒有就只好用常規的方法了
