發布時間: 2019-6-28 11:29

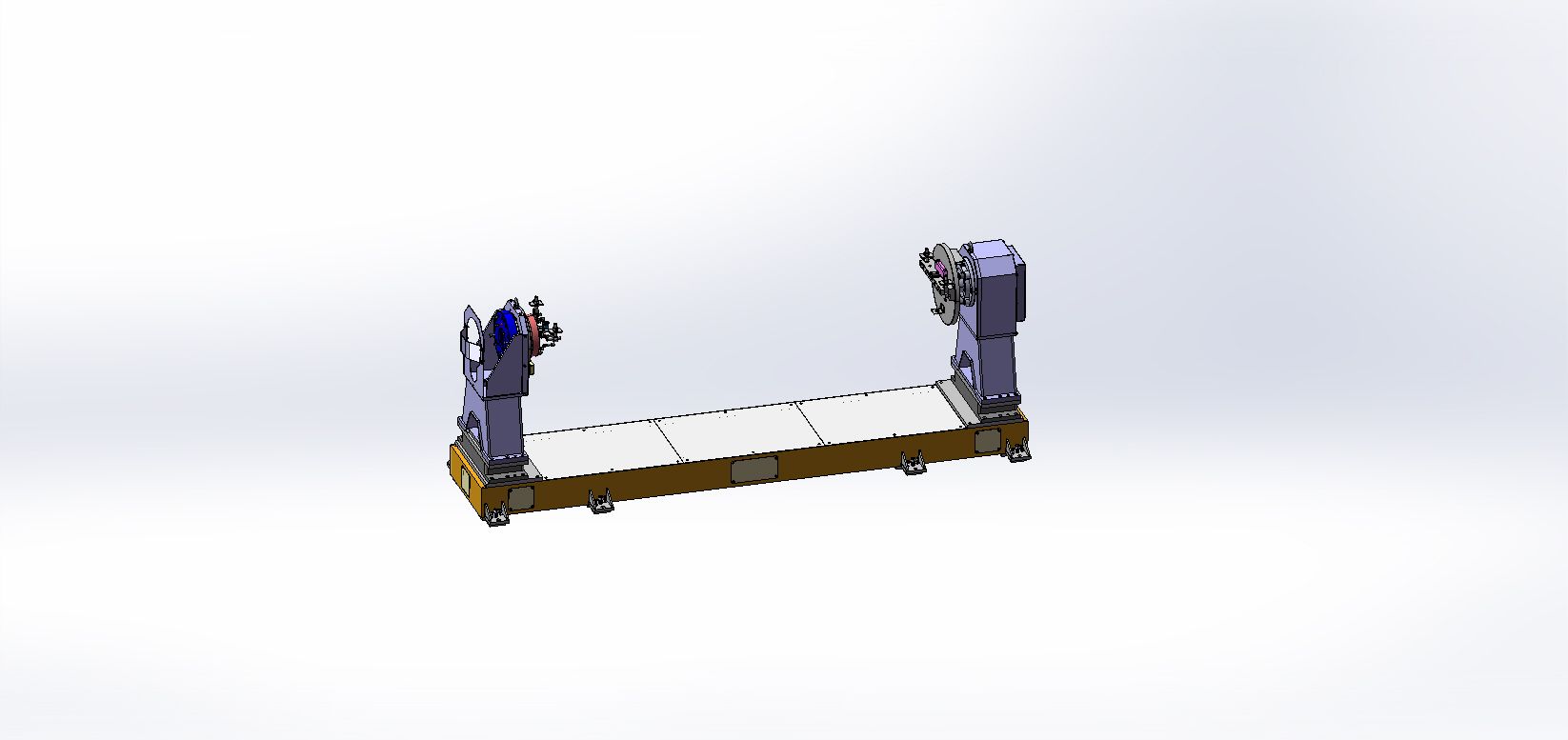

正文摘要:如題，頭尾翻轉式的變位機在設計和裝配上有哪些要點，比如，如何保證兩軸的同軸度，還請各位賜教。 |
|
本帖最后由 煙草 于 2019-7-1 17:01 編輯 之前做四軸夾具，都是做成可調的，一端加配磨墊（X、Z軸兩個方向都需要），裝配好后，上三坐標打兩個軸的同心度，確定磨削尺寸，然后拆除，磨床磨掉配磨墊相應的尺寸，重新裝配再測量，0.03的精度應該沒問題；看你的底板比較長，剛性要保證好。 |
menglingtao 發表于 2019-6-28 22:07 小型的負載500KG |
曉昀 發表于 2019-6-28 21:50 裝配完了再加工的意思么 |
| 看你的翻轉機是大型還是小型。大型翻集裝箱、火車車箱類的，一般在現場采用水準儀校準兩面同軸度。 |
| 裝配完成后，以底面為基準同時加工左右兩安裝孔 |
| 打表，鏟刮 |
 |
