發布時間: 2019-6-29 10:01

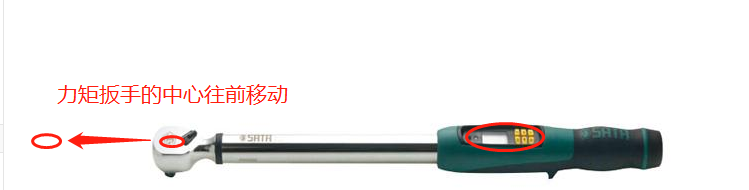

正文摘要:請教基礎問題 公司需要測量一個螺紋緊固件的擰緊力矩，公司目前有上圖那樣的力矩扳手，但是要測量的緊固件需要用開口扳手側面擰緊，所以制作了一個轉換板，板的一側開方孔與力矩扳手的扳手頭連接，另一側切開口扳 ... |
| 做了測試，結果是一樣的，也可能是精度不夠沒有測出來 |
曉昀 發表于 2019-6-29 21:34 扳手頭移動和套筒延長是不一樣的 |
|
我怎么覺得這種情況下，力矩扳手直接測量的參數就是力矩值呢。 可以這樣考慮：假如還是要測的螺紋緊固件的位置還在力矩扳手的中心孔位置，當用現在這個長桿的力矩扳手測量是一個扭矩值；當我們把力矩扳手的長桿換成短一點的桿，比如桿的長度就是那個前移的距離，那么，在螺紋規格不便的情況下，扭力扳手的測量數值不會因為扭力扳手的操縱桿的長短而發生變化。 不知道這樣思考對嗎？若發現不對，請指正。 |
454141017 發表于 2019-6-29 15:29 （其實這是力矩扳手的說明書里面寫的公式，我也不清楚怎么推出來的）是的，單使用力矩扳手時候和施力點無關， |
811359242 發表于 2019-6-29 14:59 商榷一下 我看這個答案似是而非，M0與L0無關（為了省力，可以加長），與扳手方榫有效直徑有關，直接影響應變片輸出。 讀數M0就是了。 |
M0=M×L0/(L0+L) M0：力矩扳手示數。 M：實際緊固件的力矩。（你的所求） |
| 期待高手解答 |
| 論壇里面不管原來圖片的尺寸，全部都直接變形成方圖了嗎？看著是真的丑啊 |
