發布時間: 2019-7-11 10:11

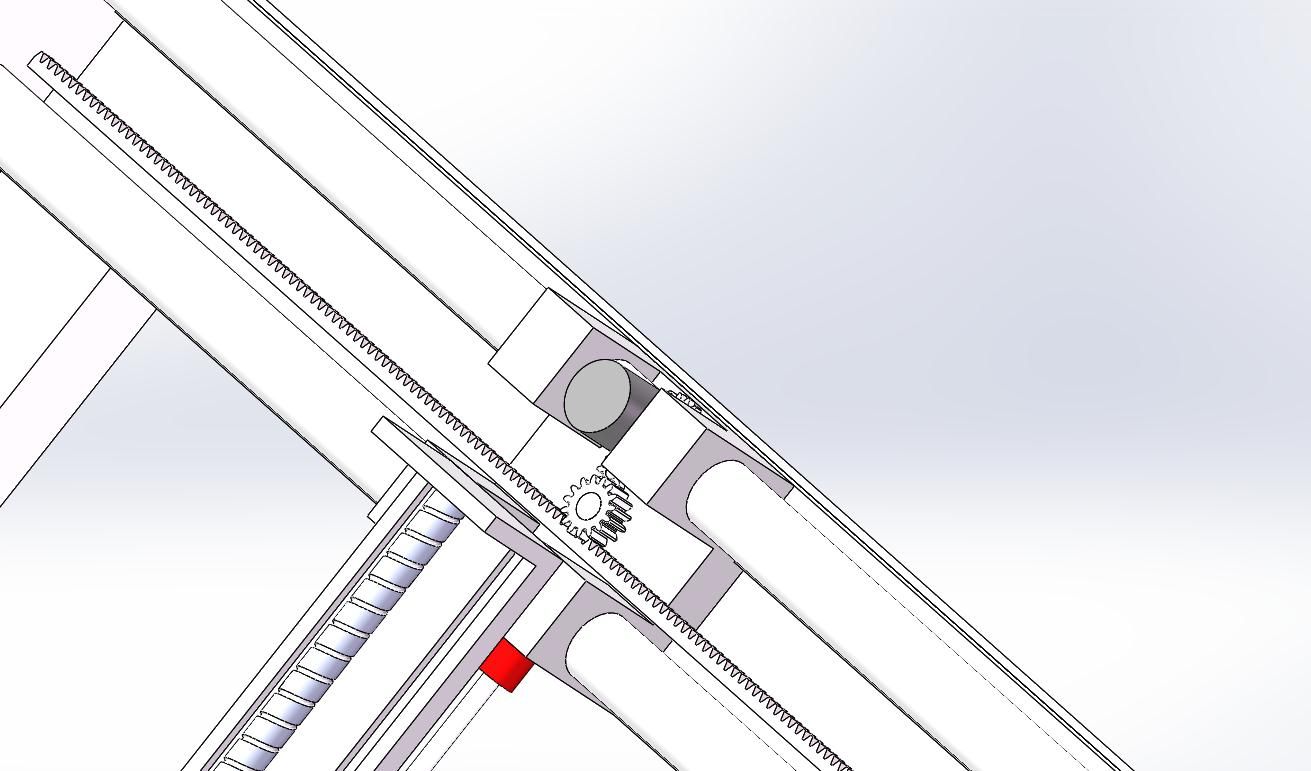

正文摘要:小白做了一個結構 由帶輪和同步帶牽引的 帶輪由電機提供動力 但是想確保同步帶不會被拉斷 想問一下大佬如何計算同步帶所受的力呢？ 我計算的帶輪牽引的機構產生的摩擦力以及加速時的力加起來才60N,這個60N就是所受的 ... |
老虎不下山 發表于 2019-7-11 13:40 第一次發帖 沒想那么細致 我的錯 哥莫怪 負載了兩個滾珠絲桿分別是5kg、15kg 左右兩側的滑臺是5kg 負載一共30kg 摩擦系數0.15 加速和減速時間分別0.2s 勻速時0.5m/s 加速度2.5m/s2 摩擦力 f=0.15*15*10=22.5N 加速力f=15*2.5=37.5N 共計F=60N 我說的60我就是這么算的 我只是不知道我算的這個60跟同步帶的抗拉強度的3000N（300N/mm 寬度初設10mm）相比較是否正確 |
久月牧戈 發表于 2019-7-11 11:47 嗯嗯 謝謝哥！ |
久月牧戈 發表于 2019-7-11 11:42 十分謝謝哥! 就是您說的相當于行程不到1M是啥意思 我想用的同步帶是開口的不是那種環的 |
|
不知道如何算的，那你所謂的力又如何得出來的 太不真誠了樓主，真心想求助，就老老實實列出計算過程，別玩貓膩。 |
211277439 發表于 2019-7-11 11:21 你這個應該是水平輸送，負載25KG，選用高扭矩圓弧皮帶，這個皮帶扭矩是夠的！ |
211277439 發表于 2019-7-11 11:21 負載總共25KG,算上移動中克服的摩擦力和加速度的牽引力，高扭矩圓弧齒同步帶，總長2M,相當于行程1M不到，寬度10mm，夠的！ |
莫非空 發表于 2019-7-11 11:30 我還沒選 1cm左右吧 |
|
你的同步帶是多寬的？ |
久月牧戈 發表于 2019-7-11 11:05 機臺負載兩個滾珠絲杠 5kg 、15kg 機臺重量5kg 同步帶長度2000mm，運動方式是加速勻速減速，加減速時間都是0.2s，勻速時0.5m/s， 機械效率按95%就行，別的我不知道還有啥參數了 哥要啥跟小弟我說 我太菜雞了 不是很明白這個計算 謝謝哥 |
