有沒有人用過這種同步帶繞行結構？

查看數: 10511 | 評論數: 36 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

苦海無邊123

發布時間: 2019-7-23 10:12

正文摘要:

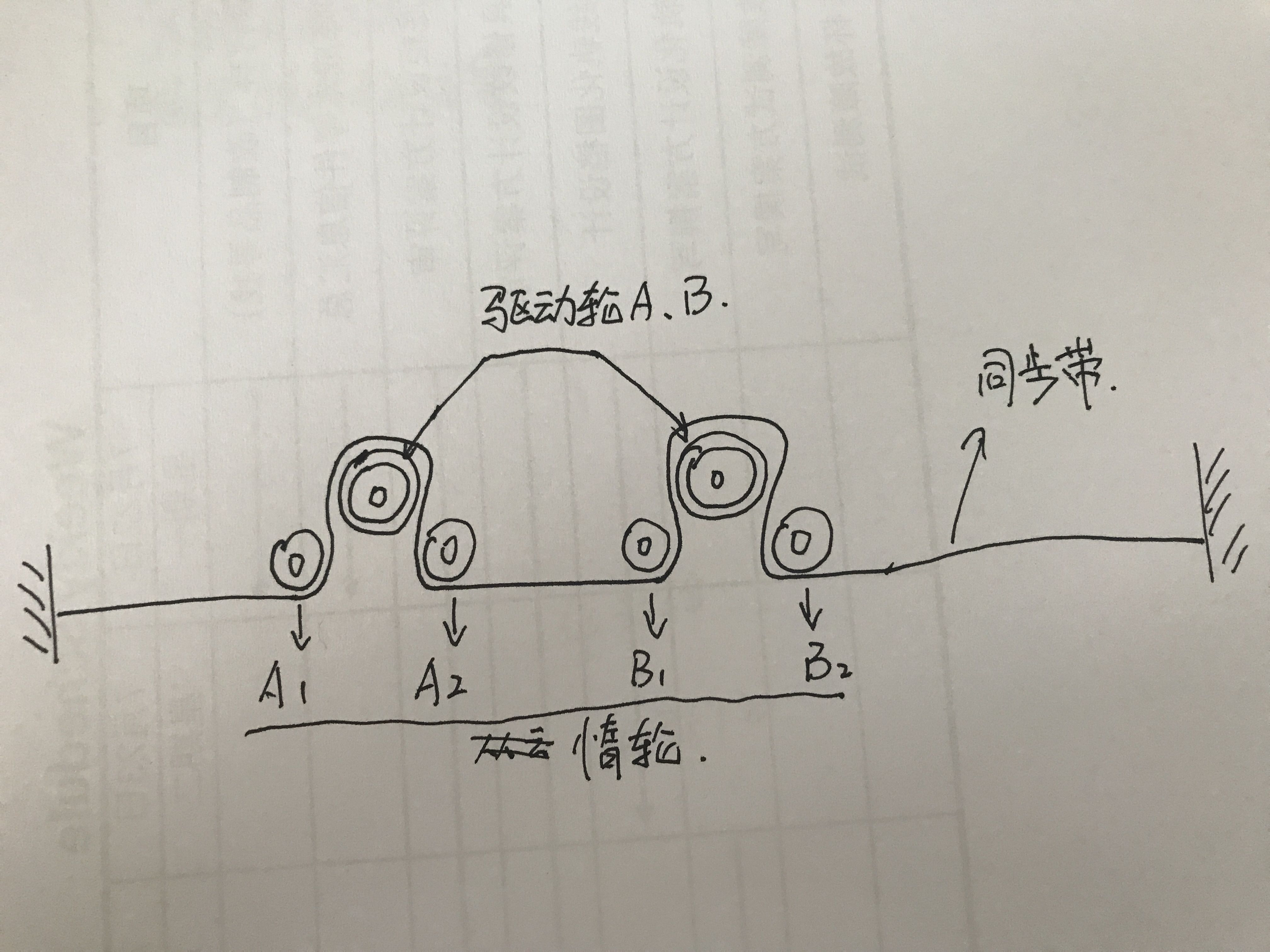

請教各位是否有人用過下圖這種同步帶繞行結構：常規情況下，同一個軸向有兩個移動模組的時候，我是用的齒條+齒輪；用同步帶的時候，是只有一個移動模組的情況下；現在問題就是：使用如圖的繞行結構，除了對同步 ...

回復

星幽_TWxA9 發表于 2019-8-10 16:10:49

不建議這樣做，

黑色七月未央 發表于 2019-8-10 12:18:19

帶模組沒用過，帶滾筒的接過一排

laozzzji 發表于 2019-8-1 14:48:36

及上開發表于 2019-8-1 11:49
這種同步帶豎著放的磨損量怎么樣

豎著應該磨損會大一些，但是磨損量不是很清楚。

及上開 發表于 2019-8-1 11:49:59

張繼東_na83R 發表于 2019-7-27 17:38
整個模組就一條同步帶。兩個私服電機+一條同步帶，控制兩個軸。
根據電機的正反轉以及速度的不同，可以 ...

這種同步帶豎著放的磨損量怎么樣

user991030-du 發表于 2019-7-27 18:36:45

學習學習

laozzzji 發表于 2019-7-27 17:38:02

張繼東_na83R 發表于 2019-7-27 17:27
看看這個是你想要的不

整個模組就一條同步帶。兩個私服電機+一條同步帶，控制兩個軸。
根據電機的正反轉以及速度的不同，可以控制單個軸單獨運動，也可以控制兩個軸協同運動。

視頻見下方鏈接
鏈接：https://pan.baidu.com/s/1p2Wum4NJ_qCPKzDajEj2lA 提取碼：cseg

點評

張繼東_na83R

@cool44原來如此啊發表于 2019-7-29 15:30

cool44

3D打印機常用的結構。我做包裝機時也用過。hbot,corexy 發表于 2019-7-29 13:17

laozzzji 發表于 2019-7-27 17:27:04

看看這個是你想要的不

點評

張繼東_na83R

整個模組就一根同步帶發表于 2019-7-27 17:34

苦海無邊123

你這個是個XY兩軸的運動機構吧，看結構，只有一個移動模組，和1L說的不一樣，本帖說的是兩個移動模組。不過看結構，我覺得你長軸不需要用兩根同步帶，因?yàn)楦杏X你這個其一負載應該不大，其二短軸行程并不長。發表于 2019-7-27 17:31

學渣渣 發表于 2019-7-27 15:47:05

大蘿卜發表于 2019-7-24 12:10
同步帶為何要使用兩個驅動輪？

是不是兩個要分別動作？

qwestar 發表于 2019-7-26 23:37:43

單個的看到過，雙的沒有見過，風險有點大！
