發布時間: 2019-7-30 20:31

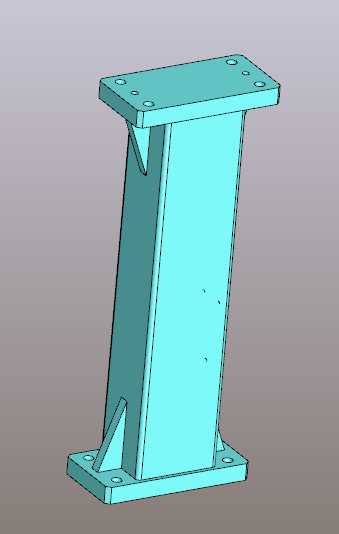

正文摘要:如圖，高度470mm。80*100的方鋼焊接，如果要保證l兩根的平面度，高度公差給多少合適，焊接件用的不多，請教下 |
| 工藝上好保證，焊接后雙面銑一刀銑。 |
| 頂 |
|
看你的使用條件，如果焊后不加工就不要標注一些形位公差了，尺寸公差做到0.2-0.5左右。 矩形管鋸床下料，鋼板的焊接成型都會影響到公差。 如果焊后整體機加工可以標注上整體長度已經平面度。 |
| 焊好再光飛面吧。。。長度平面度都好保證 |
|
本帖最后由 zoululuaotu1110 于 2019-7-30 21:04 編輯 這個焊接后再上臥加上旋轉工作臺把兩個端面光出來最好吧？ 能保證±0.05內。 如果是加工后再焊接的話這個高度就難控制了 矩形管的長度+上下板的厚度=高度 三個組件都影響總高度， 除非三個組件尺寸全部做下限，然后做個焊接夾具上下板固定在夾具上焊，可能有兩個組件不會接觸。 不考慮平面度的情況下應該能能保證±0.2/±0.3 |
根據GB/T 19804-2005中的數據選取選擇你需要的公差等級
|
|
這個組焊件用在什么地方？上下與什么零件連接的？上下面需不要再加工一刀？公差的要求應該根據使用要求和功能去選擇 如果連接要求精度高，需要標注高度的尺寸及公差，還有上下兩平面的平行度，上下兩平面與方鋼理論中心線的垂直度。 |
