是的，應該是倒角不夠

狙擊手 發表于 2019-8-5 02:43

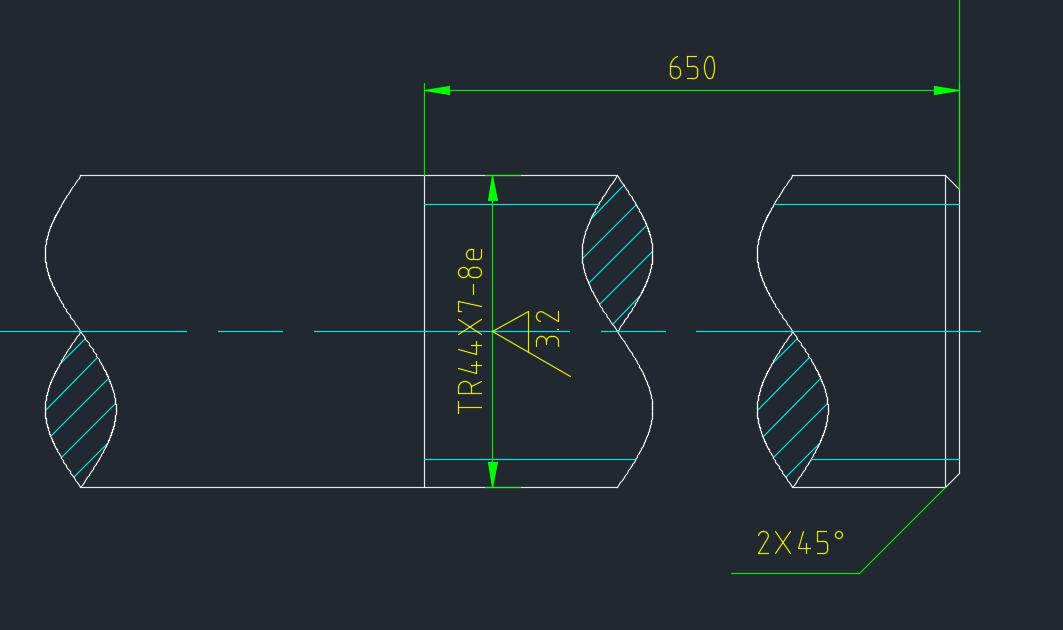

畫成這樣子，打算怎么加工呢？

倒角沒倒夠嗎

未來第一站 發表于 2019-8-4 22:33
我看別扭主要是你線型不分。

螺紋線   就是大徑和小徑    請指教

2011ayoon 發表于 2019-8-5 13:04
倒角尺寸不對吧，標準GB/T 32537-2016規定，梯形外螺紋端面倒角為45°，也允許30°或60°，倒角深度應該大 ...

謝謝啦   那這個倒角比較大

倒角尺寸不對吧，標準GB/T 32537-2016規定，梯形外螺紋端面倒角為45°，也允許30°或60°，倒角深度應該大于或者等于螺紋牙型高度

畫成這樣子，打算怎么加工呢？

我看別扭主要是你線型不分。

唐朝的風 發表于 2019-8-4 01:22
倒角大于螺紋線

那我這個倒角就比較大

曉昀 發表于 2019-8-3 22:43
倒角根據實際零件裝配設計，不一定非得設計成1*45°或者2*45°

謝謝！開始沒查到相關標準，明白了！
