一種定量調節工具結構設計

查看數: 4575 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-8-7 17:34

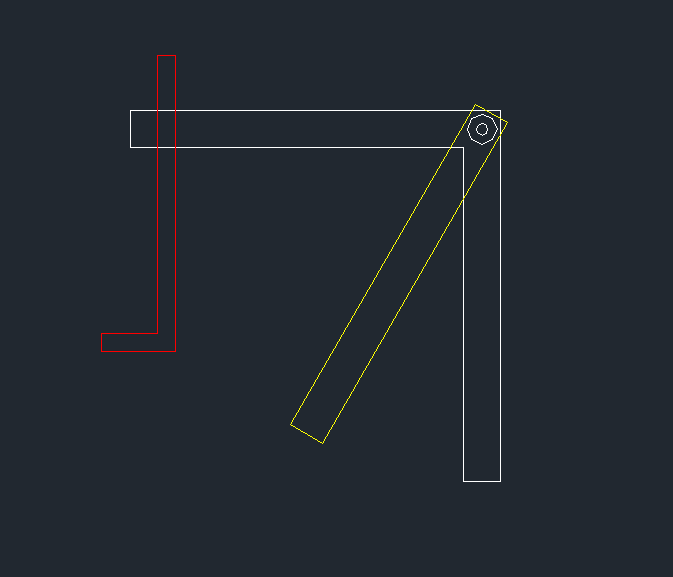

各位大佬，新人求指導。想要一種可以定量調節的工具，結構類似槍型。白色是手柄，捏動黃色，紅色會上升4mm，需設置反向調節，即有一個按鈕，按下去，捏動黃色，紅色下降4mm。各位大佬，有沒有簡單不復雜的機構表 ...

回復

zhaotingzhou 發表于 2019-8-22 15:21:25

lxpuni@126.com 發表于 2019-8-8 13:57
謝謝！解釋一下。一，結構類似于膠槍，這個構件要實現單次進程4mm，最終總進程40mm;
二，紅色和黃色之間 ...

打玻璃膠的那個槍符合你的要求，只是加以定位就好

lxpuni@126.com 發表于 2019-8-8 14:01:50

絕對01度發表于 2019-8-8 09:33
我不是專業做機構的，我只是有個想法看看行不行。齒輪和齒條連，然后齒輪上有兩個接線點，可以將鋼絲線更換 ...

謝謝關注，給裝修工人使用，不想結構太復雜，成本過高

lxpuni@126.com 發表于 2019-8-8 13:59:35

LION_CTPJT 發表于 2019-8-8 09:21
參考彈簧筆的結構

結構不一樣，圓珠筆為進退關系。這個構件要實現單次進程4mm，最終總進程40mm。感謝關注

lxpuni@126.com 發表于 2019-8-8 13:58:06

七曜神權發表于 2019-8-8 08:36
功能有點像手電鉆了，就是把輸出轉動換成直線運動

是的，或者說類似膠槍。現在看到木工夾，感覺更像了

lxpuni@126.com 發表于 2019-8-8 13:57:29

本帖最后由 lxpuni@126.com 于 2019-8-8 13:59 編輯

zhaotingzhou 發表于 2019-8-8 08:27
闡述不夠清楚
一，紅色是不是在上或者下的時候只做一次4mm的運動？
二，紅色零件是不是靠推動它上下的零 ...

謝謝！解釋一下。一，結構類似于膠槍，這個構件要實現單次進程4mm，最終總進程40mm;
二，紅色和黃色之間的聯動還在構思。
煩請關注木工夾的聯動方式，能否提提意見。

lxpuni@126.com 發表于 2019-8-8 13:54:13

遠祥發表于 2019-8-7 20:33
這樣的動作方式不太好實現啊，最好是做成兩個動力源。

謝謝，不想太復雜。給裝修工人用的，越簡單越低成本最好

lxpuni@126.com 發表于 2019-8-8 13:53:36

學渣渣發表于 2019-8-7 19:22
請拍實物照片，標明尺寸，材質，重量。

謝謝！暫無圖片，處于待開發狀態，尺寸如同手槍鉆大小吧，可單手操作。材質金屬塑料結合，使用舒適。重量越輕越好
