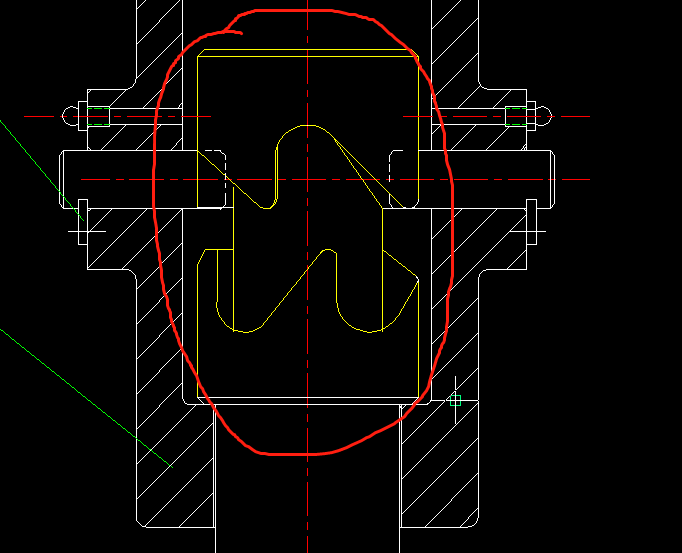

請教三維設計的老師螺旋的除料模型問題

查看數: 3750 | 評論數: 11 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-8-11 10:41

回復

重慶森林1122 發表于 2019-8-13 11:31:00

白. 發表于 2019-8-12 15:09
有大神能告訴一下UG或者proE 是怎么做出來的嗎

UG大概思路。曲線，片體，偏置區域，求差。
所有曲面都是垂直于圓柱面。

仟睿達水上樂園 發表于 2019-8-12 22:03:28

遠祥發表于 2019-8-12 21:38
這種形狀，用切除不大好做，還是把它上下分開造型比較合適！

同事用SW的刻蝕做出來了，

遠祥 發表于 2019-8-12 21:38:27

這種形狀，用切除不大好做，還是把它上下分開造型比較合適！

白. 發表于 2019-8-12 15:09:26

有大神能告訴一下UG或者proE 是怎么做出來的嗎

15756663418 發表于 2019-8-12 08:54:31

學習學習

仟睿達水上樂園 發表于 2019-8-11 13:19:23

水水5 發表于 2019-8-11 12:08
包覆就是這樣一種特征造型。就是能夠把平面模型投影到曲面上。然后拉伸，但是拉伸方向相當于把圓環放大 ...

嗯嗯，這個思路太棒了，包裹曲線我也做出來了，但是caxa的拉伸我還沒搞懂，不知道該如何限定條件，還得研究研究，哈哈哈，謝謝了

水水5 發表于 2019-8-11 12:08:55

仟睿達水上樂園發表于 2019-8-11 12:02
請問這個思路是將平面草圖變成包裹曲線，然后拉伸嗎

包覆就是這樣一種特征造型。就是能夠把平面模型投影到曲面上。然后拉伸，但是拉伸方向相當于把圓環放大。保證造型出來的面與曲面垂直。

仟睿達水上樂園 發表于 2019-8-11 12:02:01

水水5 發表于 2019-8-11 11:45

請問這個思路是將平面草圖變成包裹曲線，然后拉伸嗎

水水5 發表于 2019-8-11 11:45:33
