發布時間: 2019-8-22 09:48
正文摘要:1.需要一款能把彈簧放置在孔里面的裝置。 2.需要一款把圓柱體放置在孔里面的裝置。 有設計過的朋友給點建議 |
菜鳥12345 發表于 2019-8-26 08:53 我沒用過，只是看過這個介紹 我覺得可以做一個簡易的實驗一下。 讓鉗工做個盒子，比如買個不銹鋼筒，或者類似與飯盒那么大，加個蓋加個管子。 不斷的改進出口的大小。或者怎么做個可調的。 當然了，最好有應用的視頻，但是可能找不到 可行性實驗是必須做的。無論什么機構都得做 |
|
大佬 我想請問一下 這個裝置的排列效率應該很低吧？ 怎么保證能讓彈簧吹到排料口呢 |
|
裝配這種彈簧還真不在定位上面，最麻煩的是怎么把彈簧給分離出成為單根彈簧的裝置。我看你上面也有孔的，可以空定位。還可以零件內孔定位。 |
|
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
 threetigher
| + 1 | 思想深刻，見多識廣！ |
|

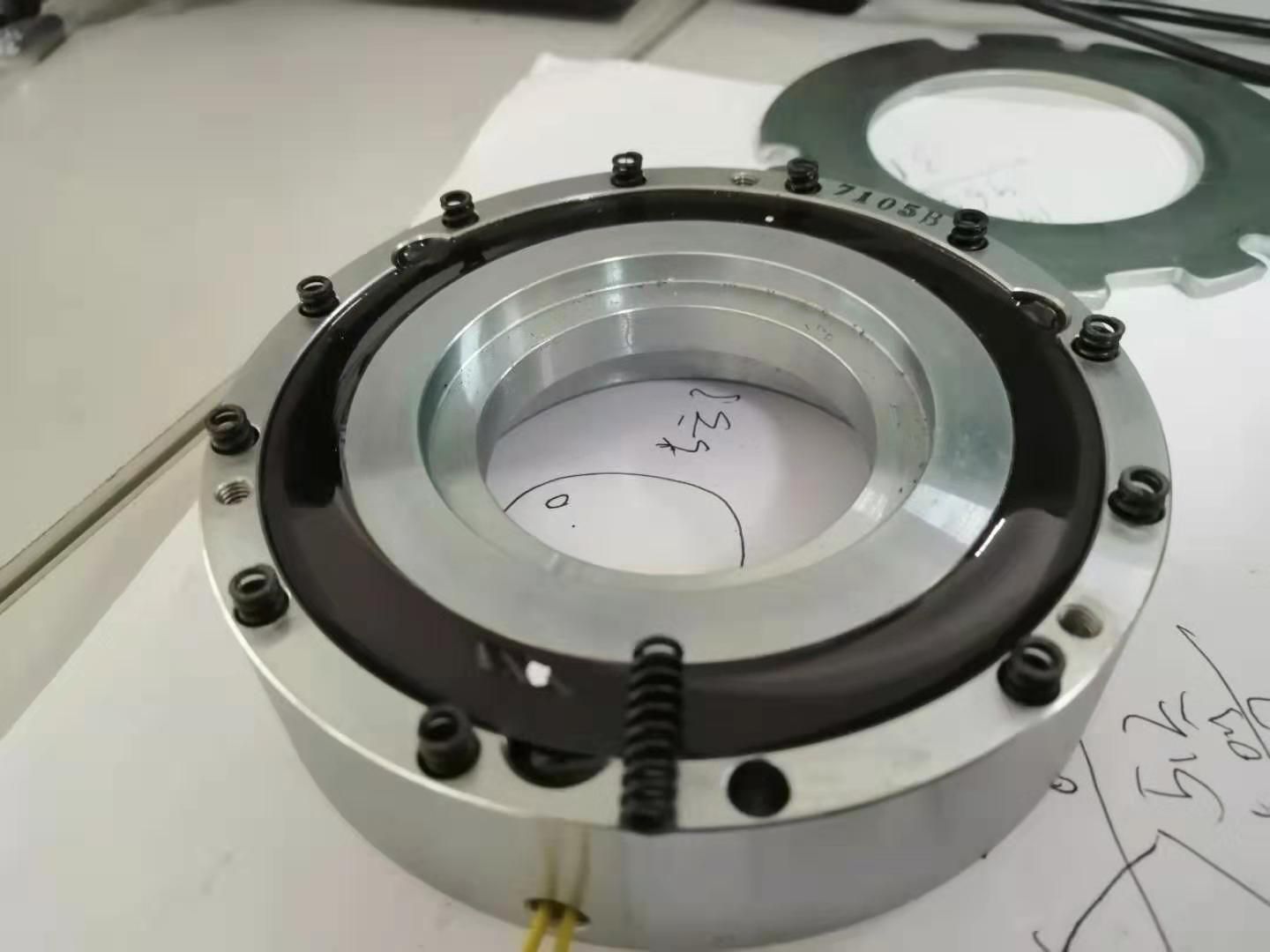

伺服電機的制動器。不過看起來比多摩川的差不少啊。多摩川的只有三個彈簧，你怎么上這么一大堆？ 臺階柱是有精密墊片的，制動盤打開的間隙很小。 這種彈簧應該特別容易纏在一起，增加圈數，縮小圈間距，應該能避免纏在一起，就可以用振動盤了。 但是一般對用戶來講，更改產品的可能性不大。 記得一本小零件上料圖集上，有一種上彈簧的方法，是吹氣，找找看，看能不能找到。 也許用視覺是一個不錯的方法，但是仍然要避免纏繞 |
| 樓主這個產品的裝配工序還是挺復雜的，需要做一臺專機才能實現了！ |
學渣渣 發表于 2019-8-23 12:32  如果按這樣說的話，哪有什么瓶頸 |
蘋果新 發表于 2019-8-23 11:52 瓶頸不在孔的定位上。 |
學渣渣 發表于 2019-8-23 11:38 分度盤應該是確認了其中一個放置彈簧孔的位置后，通過等分轉動，才可以將后續彈簧裝配到孔里面（前提應該是需要孔都是等分的）。 另外，如果分度盤只是用來旋轉一個工件的話，可能會降低了整個設備的效率。 |
