發布時間: 2019-8-31 15:13

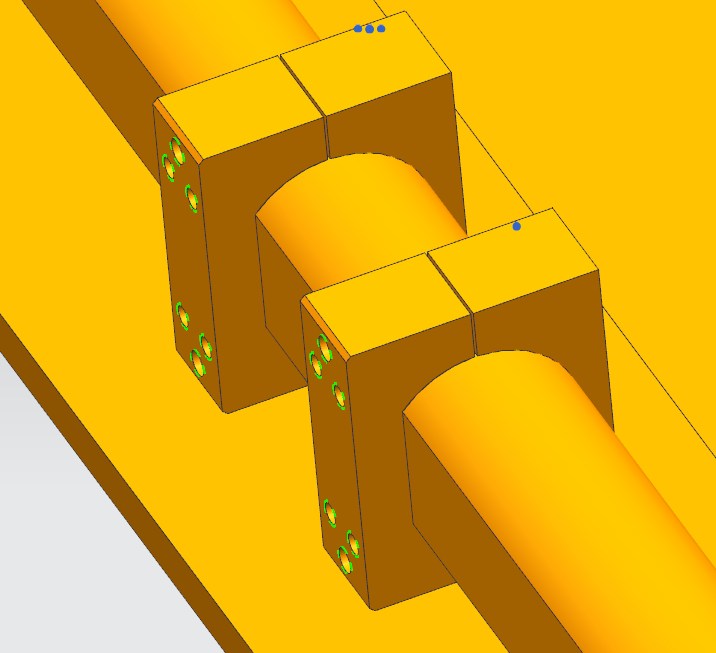

正文摘要:如圖，通過螺栓裝在軸上，平面我的意圖是作為一個角度定位面，為了方便安裝，同時安裝面貼合，我軸的公差是g6 孔的公差H7 這樣的話 圖三中15的尺寸公差也是H7 請大神指點一下 ... |
| 加工費錢，裝配費力 |
| 圖片左邊的零件是不是做一個矩形塊就可以了，兩側螺母拉緊的，兩個對接塊不用隔那么近吧 |
| 拜讀! |
| 這件高度公差和圓弧公差都可以放大點，圓弧+0.1，高度-0.1較為適合你想達到的效果，軸心定位用另半件實現，這半件只做方向定位 |
塵世天涯 發表于 2019-8-31 15:27 線割好像可以吧？ |
個人感覺R20不用標公差，直接搞到R20.1,R20.2這個樣子，0.5的偏差搞到1.5~2.5左右，17±0.02，裝起來妥妥的 |
| 單單把圖三拿出來看，你這樣設計的零件圖紙是完全沒得問題的，不過這個圓弧加一個平底，加工難度很大，上加工中心能搞定，但是圓弧與直線相交的那條線肯定是做不出的，那里需要倒圓角。一句話，單看圖上標準一點問題沒得，但是加工比較困難。結合你的裝配圖，這樣設計過定位了。（PS：2樓牛逼！！！） |
| 設計新手，看大家討論，學到了不少。 |
陌上古道 發表于 2019-9-2 16:03 謝謝你的建議，你說的很有實際意義 |
