直列變圓周機構請教

查看數: 5828 | 評論數: 21 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-8-31 22:55

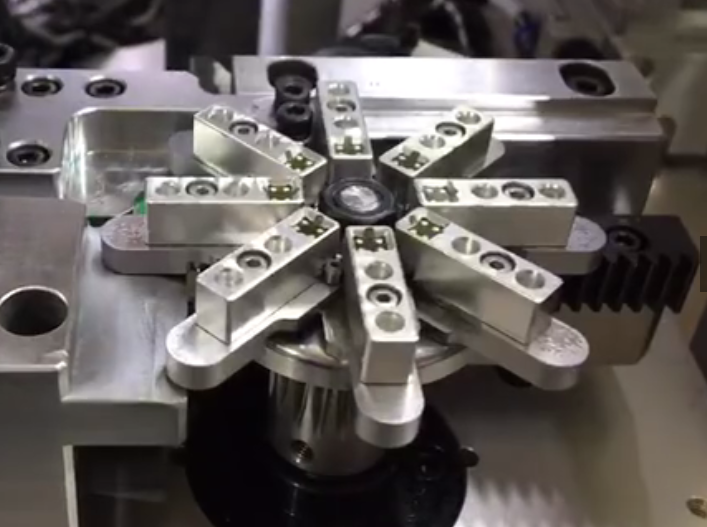

附件圖面上的機構有研究過的嗎？能講下原理嗎?

回復

飛沫123 發表于 2019-9-10 15:23:36

看圖直列原本就是鉸接的，圓周帶動自然就變成這樣了

喂我袋鹽 發表于 2019-9-10 15:15:30

去缸活塞泵發表于 2019-9-1 13:09
這一排鏈條一端固定在圓盤上，圓盤靠齒條驅動，鏈條纏繞在圓盤的中軸上。鏈條用銷軸連接

缸俠，鏈條也能拖動齒條，對吧

同意。直動或者轉動都可以。如果有氣缸，那么直動比較方便。發表于 2019-9-11 11:26

從他這個圖分析，動力或者在齒條上，或者在圓盤上，鏈條作為工作承載機構卷曲或著展開都是被動的，不傳輸動力發表于 2019-9-10 19:03

yien 發表于 2019-9-1 23:02:29

喂我袋鹽發表于 2019-9-1 14:55
參看12樓。暫時來看，誰主動，都可行。

不可行。機構的運動你沒有理解好。運動只能從驅動源傳遞到被驅動部件，不能反過來。

學渣渣 發表于 2019-9-1 16:20:58

yien 發表于 2019-9-1 13:39
這個機構里沒有發現強磁場的發生源，也沒有機構部件需要用到強磁場。

哦哦，我看10樓提到可能有磁力。

大寶貝小土豆 發表于 2019-9-1 15:35:46

賺分

喂我袋鹽 發表于 2019-9-1 14:55:48

yien 發表于 2019-9-1 13:37
那么齒條的作用是什么？在這個機構里面齒條如果不作為驅動件，那它毫無作用。

參看12樓。暫時來看，誰主動，都可行。

這個應該是齒條驅動，鏈條是軟連接發表于 2019-9-1 19:30

yien 發表于 2019-9-1 13:39:07

學渣渣發表于 2019-9-1 13:11
有強磁嗎？

這個機構里沒有發現強磁場的發生源，也沒有機構部件需要用到強磁場。

yien 發表于 2019-9-1 13:37:56

喂我袋鹽發表于 2019-9-1 13:15
我看圓盤驅動齒條，也可以吧

那么齒條的作用是什么？在這個機構里面齒條如果不作為驅動件，那它毫無作用。

喂我袋鹽 發表于 2019-9-1 13:15:13

去缸活塞泵發表于 2019-9-1 13:09
這一排鏈條一端固定在圓盤上，圓盤靠齒條驅動，鏈條纏繞在圓盤的中軸上。鏈條用銷軸連接

我看圓盤驅動齒條，也可以吧
