發布時間: 2019-9-20 17:24

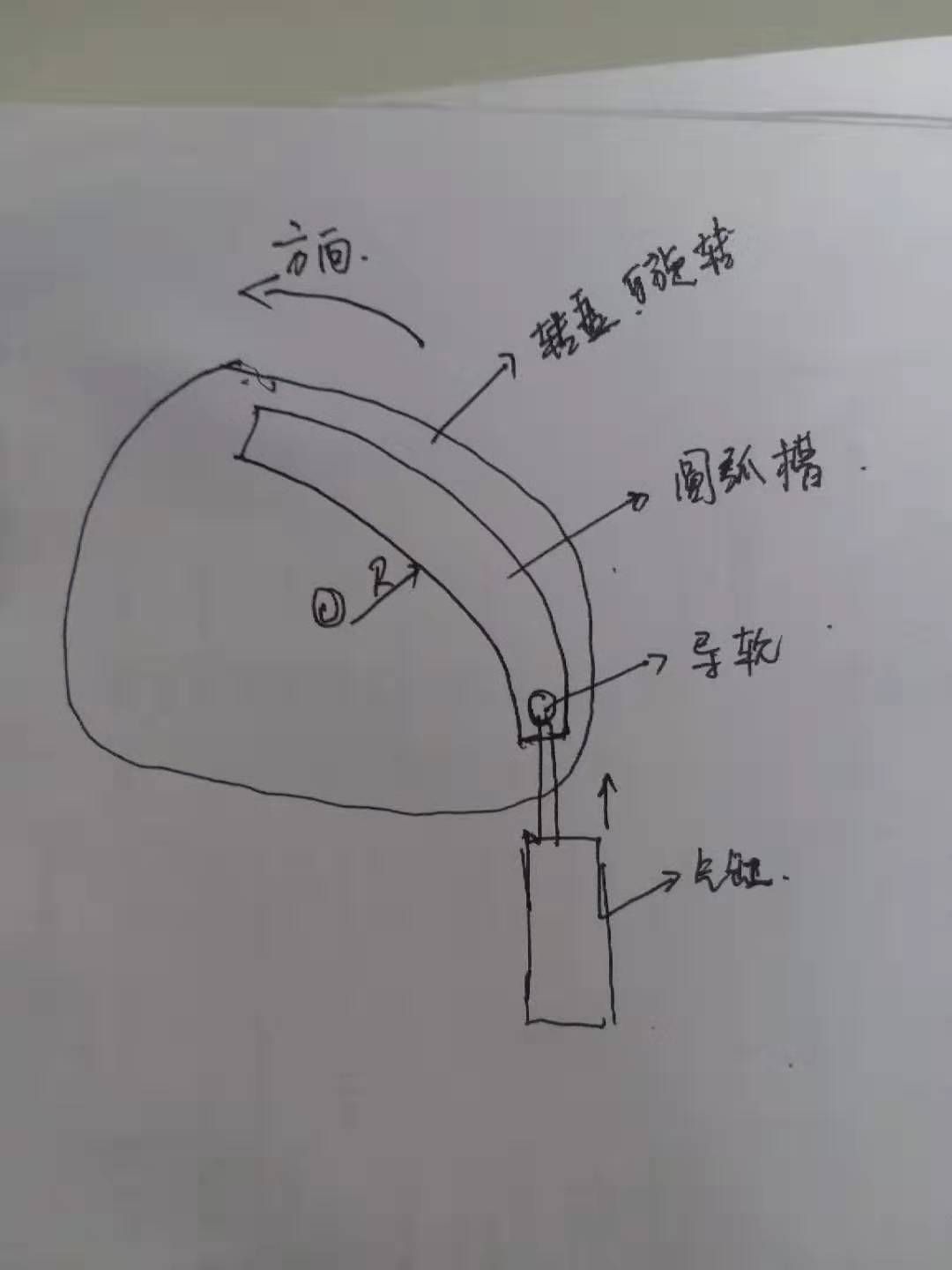

正文摘要:如圖所示： 在一個圓形轉盤中，切割圓弧導軌 氣缸已經固定，氣桿前端是導輪 動作: 氣桿直線前進，導輪沿著導軌滾動，并推動轉盤轉動 總工看了我的圖紙后，說轉盤不會動，導輪只會在軌道中移動，但是不會推動轉盤。說 ... |
沉的舟 發表于 2019-9-21 07:51 真搞不懂你要什么？看你的描述的是用氣缸驅動轉盤，那么那個圓弧槽是干嘛用的？去掉不就完啦 |
| 旋轉角度不大的話增加一個連桿. |
| 同意樓上的 |
| 是轉不動，就算氣缸后端可以擺動，分析自由度都會發現轉不動，這東西其實就是一個簡單的齒輪齒條就可實現的。 |
曉昀 發表于 2019-9-20 23:11 單支耳氣缸啊 |
| 這個要考慮過切的問題，否則卡到一邊，動也動不了！ |
|
本帖最后由 湖湘散人 于 2019-9-21 14:38 編輯 都快無語了，就這么簡單個機構都還在糾結。氣缸用擺尾氣缸。尾部鉸結。氣缸前端用內螺紋桿端關節軸承。轉動輪上取現在圓弧槽的中心點攻絲。用類似鉸制孔機打螺栓將關節軸承和轉盤連接起來。這樣就是曲柄擺桿機構了。設計時也簡單，將擺輪中心與螺孔中心連成一線，這就是擺桿機構的起點位置、然后以以擺輪中心與螺孔中心連線為基準畫一角度，這就是你要設計的擺動角度。也就是要設計的終點位置。將起點位置與終點位置兩點相連，這根弦長就是需要選取的氣缸行程。氣缸軸軸向中心就布置在這根弦的中心線上。那么氣缸收縮時與伸出時對應的兩個位置就是擺輪起點與終點位置了。 |
wjxfchina 發表于 2019-9-21 09:40 求示意圖 謝謝啊 |
WO7608889 發表于 2019-9-21 10:57 您能畫個示意圖給我嗎？ 謝謝 |
