發布時間: 2019-10-11 08:51

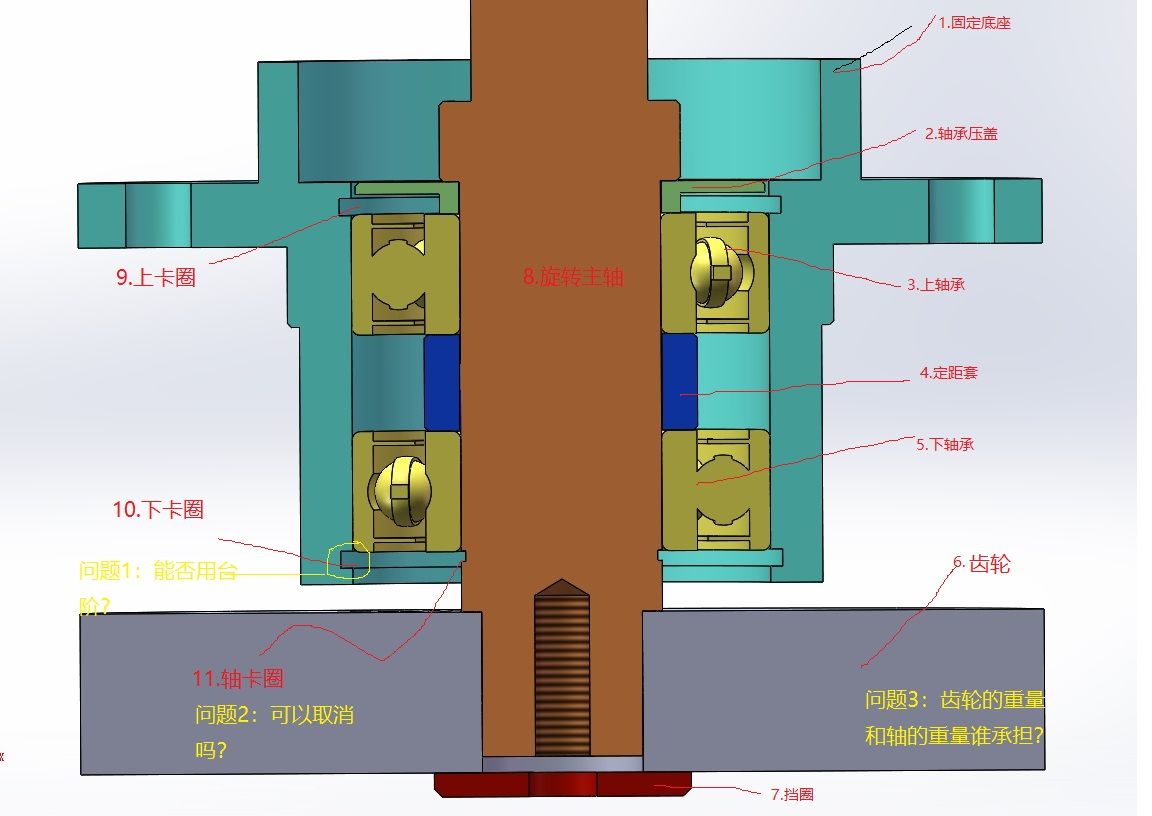

正文摘要:如圖：零件1為固定底座， 1. 用卡圈限位，改成臺階限位是不是更好點？ 2.軸上面的卡圈槽有必要嗎？可以取消嗎？ 3.齒輪和主軸的重量誰承擔？ 最后是不是都壓到卡圈上去了？ 這樣也行？ 卡圈限位變成承受力了？ 這個 ... |
| 建議從上到下，軸上裝個隔套固定內環，套管固定軸承外圈定位而不是采用卡簧，由于你的軸是豎直放置的，這樣改動的目的可以使軸的重力都由軸套來承受，建議在下端軸承加背帽，可以固定軸承，保證兩軸承的同軸度 |
| 這個結構是搞笑的嗎？ |
| 靠卡簧拖著有點不太合理吧？ |
|
1、裝配找正麻煩，隔圈位置不固定，裝軸的時候，要找隔圈中心。而且你軸沒開導角。 2、 你整個軸向力 都是下面那個軸承承受的 |
