圓形的物體的自動定向及上料機構---請教

查看數: 11051 | 評論數: 21 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2009-7-9 21:53

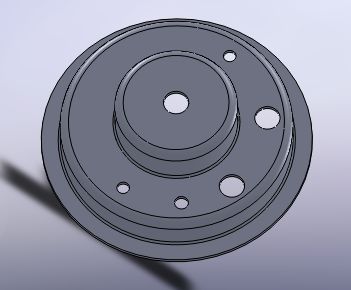

一個圓形蓋子要求從沖床下來后轉入攻牙工序，要求不用振盤（暈--只用過振盤）。問題是工作如何上料，上料后又如何自動定向？中間一個孔及旁邊一小孔要攻牙的 ...

回復

wq920329 發表于 2018-8-14 14:38:05

好

內心獨白 發表于 2018-8-11 11:24:01

取料機械手上可以做定位夾持啊，下來直接放載具上

5ego 發表于 2018-7-28 23:28:58

251785340 發表于 2012-4-26 00:24
可以用電機加夾具定位中間的孔，然后電機帶動零件旋轉通過對射光纖感應孔的準確位置。最后在轉移過程用銷釘 ...

做過類似的，和你說的差不多

251785340 發表于 2012-4-26 00:24:00

可以用電機加夾具定位中間的孔，然后電機帶動零件旋轉通過對射光纖感應孔的準確位置。最后在轉移過程用銷釘定位。

zhangchumian 發表于 2012-4-21 09:11:24

如果想要出料速度快，利用電機加速就行了，速度想多快就多快，記得電機要做打滑設計不想電機會燒掉的...

LIAOYAO 發表于 2009-7-12 06:23:33

落料不用？是不是不要切斷，先攻牙再切斷？
是的，攻牙后再切斷。
可能需要次送料機構。

順德東方紅 發表于 2009-7-11 20:59:03

這個是按每分鐘來計算的

次元碎片 發表于 2009-7-11 14:36:42

你這個設備偶可以幫你設計出來，剛才算了一下，單臺產量100W件每月沒問題

順德東方紅 發表于 2009-7-11 14:16:21

這就好辦，將連沖模上落料不用，在沖床邊加幾部攻牙機，搭配沖床的速度，不另加2次送料機構。
3 h$ `7 }4 o9 j" u8 Q攻牙機也可以用2次送料的方式喂料。====落料不用？是不是不要切斷，先攻牙再切斷？
