大鈑金上大孔距公差的問題

查看數: 15760 | 評論數: 33 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-8-20 23:36

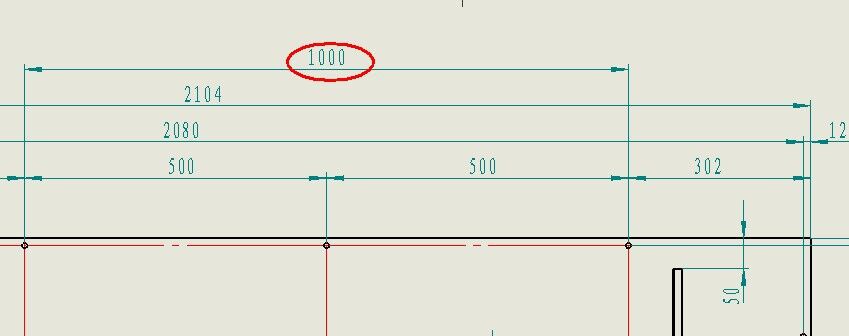

圖2 關于大鈑金上大孔距公差的標注問題，我一直不放心，如圖1所示，如果兩個3mm板用4個M6（在一直線上）螺釘聯接，下板是M6螺紋孔（可用壓鉚螺母），上板是∮7的通孔，孔距600mm，如何標注孔距公差呢？ 1.標注方 ...

回復

許公子 發表于 2019-5-22 16:45:53

單獨零件這樣講有什么意義？鈑金就是要安裝在設備上的，你設備上的孔是怎么打出來的，就決定了你鈑金上的孔的公差，標準裝配的話，鈑金的標注公差要和設備上的一樣。例如你一排三個孔，設備上是孔與孔的距離，你鈑金上按坐標標注，就容易出現問題。

JOYO 發表于 2019-5-21 16:21:13

本帖最后由 JOYO 于 2019-5-21 16:22 編輯

要看你打算用什么方法下料了。激光，數沖了解一下，現在的設備做鈑金開孔是非常準的，2000的間距標+/——0.2都不是事。你主要還是不懂鈑金工藝。

jinyongjun 發表于 2019-5-21 13:43:08

難道鈑金設計的人都是用圓孔對圓孔裝配著做嗎？目前有數控沖和激光切割孔還比較精準，以前都是用普沖的，圓孔對圓孔能裝上就是見鬼了，基本都是要開長腰孔的。即使目前用數沖和激光一般也是腰孔對圓孔的安裝！公差一般不標，就寫未注公差GB1804-m來做的，M5的螺釘用6.5的孔一般沒問題！

永無止步 發表于 2019-5-21 10:53:19

小熊嘆發表于 2015-8-23 21:04
如果只是平面上的孔的話，直接激光切割時將底孔開出，如果割不穿，用激光標記位置點，手工打，讓我做的話誤 ...

什么激光3mm板割不穿？

天下有雙 發表于 2019-5-3 10:24:06

沖壓沒有問題，激光加工更沒問題，可以滿足精度要求；
如果手工打孔，建議配做；
如果配做有難度，建議螺紋孔改大，或者做腰型孔，彌補公差對裝配的影響；

科圖 發表于 2015-9-2 10:04:43

yancnc 發表于 2015-8-23 22:27
1.機床做出來不會有這么大的誤差.F完全滿足要求
2.如果現場配做更沒有問題
3.建議拉成長孔.

頂起

fs3357 發表于 2015-8-27 21:37:58

機械手冊關于孔距公差的計算

荊棘荒原狼 發表于 2015-8-27 21:25:16

配鉆，最方便實用了

挨拍的5 發表于 2015-8-26 16:37:37

孔距擔心這么多干嘛，不用糾結，未注公差就行
都是用數控沖床或者激光切割加工的，精度能保證±0.1mm的
