關于轉動慣量的折算問題

查看數: 17704 | 評論數: 18 | 收藏 12

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-3-20 11:41

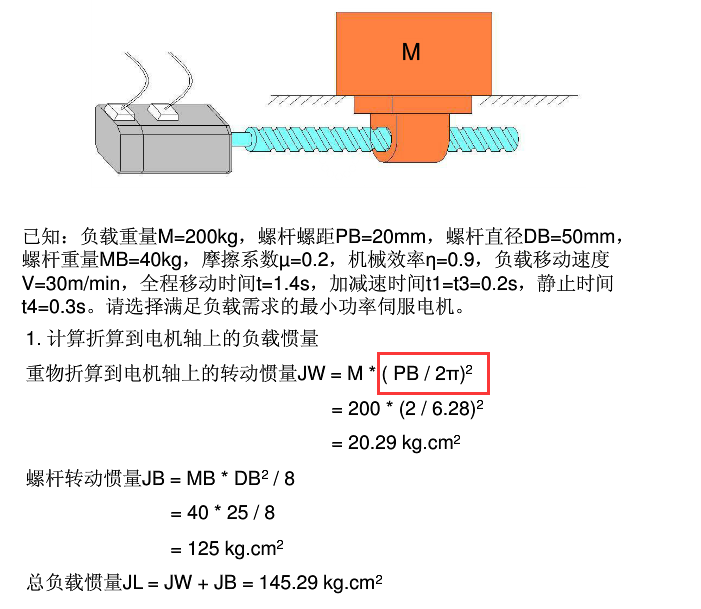

1：如圖所示，計算重物折算到電機軸上的轉動慣量時，紅色框中應該是慣量半徑r的平方，但(螺距/2∏)的平方是怎么來的呢？它的轉軸中心在哪里？一直沒搞明白，不知其所以然。各位搞自動化相關的工程師應該是比較熟 ...

回復

初學設計者 發表于 2024-6-28 08:44:46

pacelife 發表于 2016-3-20 15:40

解惑啊，感謝

xcqxcqxcq98100 發表于 2024-5-28 08:05:16

學習了

bright_forever 發表于 2024-5-28 03:33:02

要用能量增量來推算：
等效轉動能量增量=動能增量
涉及到角速度與線速度的簡單關系，公式書寫太麻煩了。又難以發圖，大家簡單寫一下吧。

rain_AdzT3 發表于 2019-1-13 15:43:12

也正需要這個計算，solidworks能直接算出來把

座頭大鯨 發表于 2019-1-13 15:06:49

一展刀鋒發表于 2016-3-20 17:23
關鍵是3樓的那個關系式
V*T/PB=w*t/2π
這個能推導出r=PB/2π

這里應該要代入J=M*R^2吧，算的是外部負載的轉動慣量

ljy186 發表于 2019-1-12 15:57:02

學習了

hnsqyqz174 發表于 2017-7-4 14:18:48

學下

機械小白001 發表于 2017-5-21 20:40:09

林中樵發表于 2016-3-20 12:22
這個用能量守恒可以得出。假設負載運動速度為v，動能等與0.5mv2。v又等于絲杠轉角/2pi乘導程。動能等于電機 ...

除以2π是不是因為電機角速度和和絲杠轉速單位不一致？

drx888 發表于 2016-3-20 22:29:35

學習了
