需要旋轉位置加離合器   到了位置  通電吸合旋轉  完了斷電脫離流出

@hurong_88 的觀點：我所說的結構和7樓的差不多意思，但這種結構一般是來回擺動的，如果要向一個方向持續旋轉，估計要用圓周齒合的方式會比較合適些，這樣也可以實現自鎖，或者在工位實現單獨驅動旋轉和定位

. T2 ~' |3 a; d% I3 _& XLZ用擺桿的思路，我覺得還沒有理解@hurong_88 的意思。已經說得很明確了。

凸輪進展如何了？

@hurong_88
! ]; @4 \  C5 M! S, q在工位解決的話，有一個動力脫離后耦合的問題。或者每個工位一個電機。
+ }1 q$ b8 Q9 T) Wlz希望用環形傳送帶的動力，我贊同這種思路。
2 H2 `2 F9 \4 w, G# P, m" [如果要深入討論，lz就要精確給出環形傳送帶尺寸，速度、間歇時間等等。

@seebb

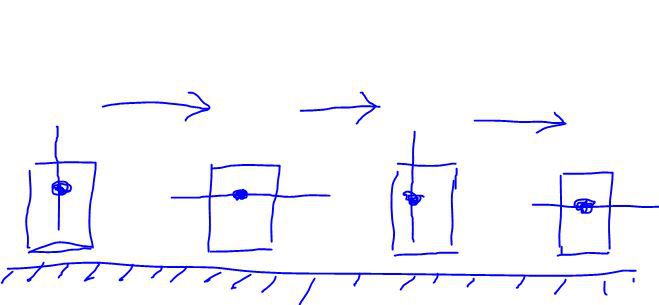

你的示意圖已經說明了有垂直的擺桿來驅動軸。
我說的兩點，可能沒說清楚：
; t9 w7 P9 ^! N  g4 k1）軸要有阻尼，停擺之后要有一定的自鎖；
2）水平環形軌道是朝一個方向步進，擺桿只能在底部或者頂部安裝擋塊。你看看角度能否連續調整？能否達到你第一樓中的連續轉動？

seebb 發表于 2016-12-12 16:24
4 S7 q1 a3 l/ k& u8 ~/ e見示意圖, 初步計劃采用右邊的結構.

你的環形軌道是水平的還是垂直的？
9 I, o* ]* z% D; V如果是水平的，感覺這個示意圖應該不行吧。這個圖不算CAM，叫斜楔或者擋塊更貼切吧。
軸要一定的阻尼，而且你要持續步進轉過一個角度，這個做不到吧。
7 q. `  r1 v  u4 {; c歡迎交流！

lz確定是每步旋轉90°嗎？
& S, ]6 S' t8 m- H旋轉滑塊拍個照片看看，看看有沒有好的方法傳動

步進冷床，你可以了解下。
) V5 i) j' W! A+ c7 v上下兩排齒，每個工步翻轉90度 ，一邊翻一邊往前走
