發布時間: 2018-10-16 15:10

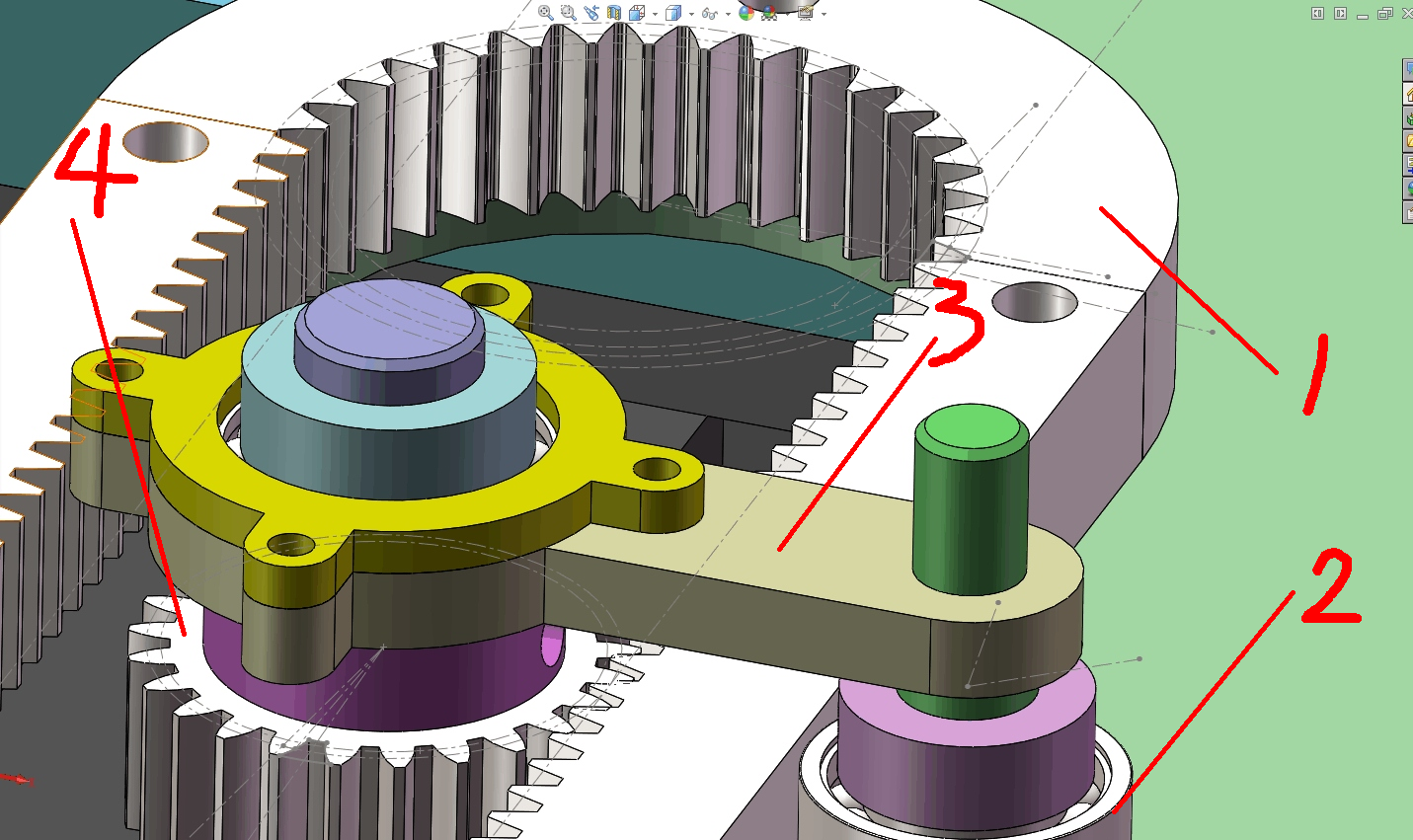

正文摘要:各位大俠好，這是我最近設計的一個裝置的某一部分。這兩天碰到一個問題，由于本人才疏學淺，同時缺乏實際經驗，久思不得其解。故來論壇懇請各位指點一二。 下圖中，1為齒框，2為滾輪，3為剛性桿件，4為齒輪。齒輪隨 ... |
| 持續跟蹤，解決了樓主要分享下經驗啊 |
去缸活塞泵 發表于 2018-10-16 16:43 2繞著主軸和外框轉一圈，扭力彈簧還起作用嗎？ |
蘇打紅茶哥 發表于 2018-11-2 10:52 V型槽的配合，而且是外圍兩個V型槽的配合應該可以矯正主軸傾斜的問題。 |
看到你這個結構就讓我想起了海普克的環形導軌，可以考慮將外部軸承換成以下機構，齒輪框外圍做出配合結構，貼幾張圖不知道能不能幫助你，也請個位高手討論可行性。更詳細的可以搜一下看看。（我不是打廣告的 ）
|
寶劍魚腸 發表于 2018-10-19 11:13 表示沒有看懂 有圖就好了 |
| 23333 |
|
變為外面是齒里面是光滑面加限位。 |
| 個人覺得怎么改都改不好了，希望樓主解決后分享一下解決方法 |
| 外框齒輪上安裝滑軌如何，滑塊安裝在剛性件上 |
