一個桁架Z軸抓手實現90度翻轉的兩個極限位如何限位

查看數: 6174 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

0377zjp

發布時間: 2018-12-12 08:58

正文摘要:

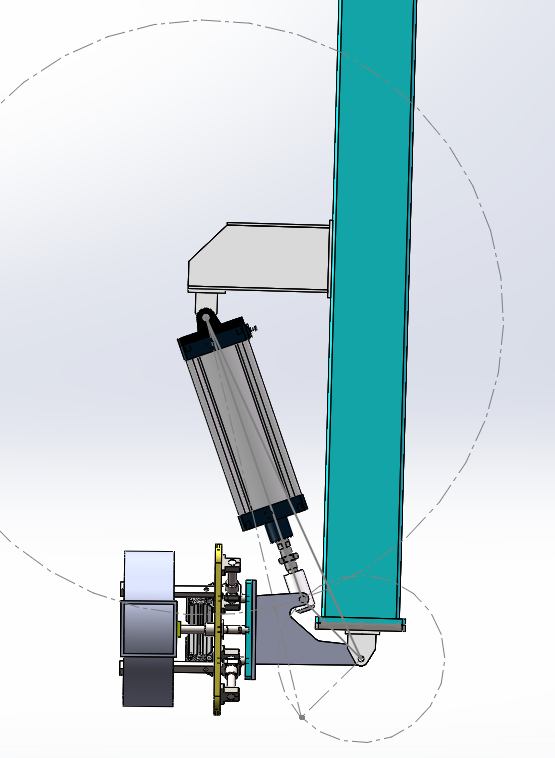

桁架Z軸抓手抓取一個200公斤的橋軸，要在空中90度翻轉，那么在90度的兩個極限位如何限位才合適？如果硬限位擔心沖擊會影響桁架壽命，或者也可用調節機構實現氣缸行程內剛好90度，即利用氣缸自帶緩沖，感覺這樣過于復 ...

回復

那日午后 發表于 2019-7-17 11:23:02

不懂不評，賺威望分

zhy1993117 發表于 2018-12-17 15:48:51

學習學習

華2017 發表于 2018-12-13 15:51:03

東西比較重，如果慣性很大的話，建議采用橡膠墊做緩存。橡膠墊可以選不同硬度的測試一下，一般緩沖行程在5mm以內。

fangyunsheng 發表于 2018-12-13 08:22:31

在兩個極限位置上設計機械結構用加緩沖器及硬限位進行限制，硬限位需要可調（最簡單的就是頂緊螺栓，最好用大一些的螺栓，而且最好是細牙），這個機械限位的限位點要盡可能遠離旋轉中心。
千萬不要使用氣缸自身的極限位置，一是對氣缸有沖擊影響壽命，二是這個位置容易跑，尤其是萬一氣缸換了需要更換，這個位置就很難保證與原來一致了。
