塵世天涯 發表于 2019-1-28 11:19
節流閥，并不是單純的節流作用，同時伴隨的副作用就是壓力降低，你的進氣壓力跟電磁閥的最低工作壓力已經很 ...

研究了一下“快速排氣閥”的作用和原理，看來應該可以解決我的問題。不過現在快遞都停了，只能年后再試了。
感謝指導！

汽車電動反光鏡，電動手動一體。

丹楓911 發表于 2019-1-28 10:55
先導電磁閥有背壓，壓力太小打不開
你加的那兩個節流閥是進氣節流還是排氣節流？

那兩個后加的，對進氣排氣都有節流效果。
反正加了之后效果挺好的。我是用來開關推拉移門的，剛開始的時候，需要排氣的氣缸有一個比較大的容積，排氣節流效果不明顯，可以讓門快速啟動。

然后后續的運動的時候，由于排氣壓力越來越大變大，節流效果出來了，移門就可以保持一定的速度不再加速。


就是手動推拉太費力了。

節流閥，并不是單純的節流作用，同時伴隨的副作用就是壓力降低，你的進氣壓力跟電磁閥的最低工作壓力已經很接近了，再增加節流，就會達不到最低工作壓力。根據你的需求，應該有兩種辦法可以解決

1. 使用第一個方案，將電磁閥更換為直動式電磁閥，這樣就不存在最低工作壓力的限制，哪怕壓力是0都可以切換

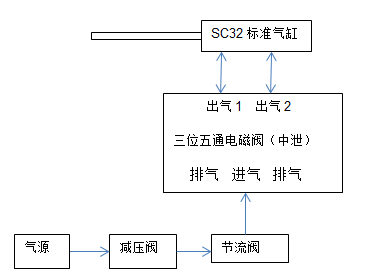

2. 使用第二個方案，將減壓閥后面的節流閥去掉，氣缸兩端的節流閥更換為進氣節流，同時在節流閥和氣缸之間增加快速排氣閥

我個人比較推薦第二個方案，投入更少的錢便可以解決問題

先導電磁閥有背壓，壓力太小打不開
你加的那兩個節流閥是進氣節流還是排氣節流？

參考一下氣動平衡吊
