一種通過外輪自轉使小轉向圓心方向運動的機構求教

查看數: 9562 | 評論數: 40 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-2-20 11:27

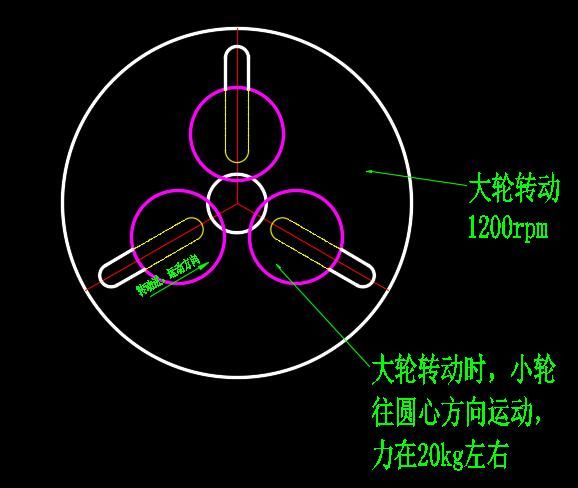

原理如圖小輪的外徑大概在180mm左右，設計時會通過其它機構使大輪轉動時，帶動小轉自轉；但現在要求，大輪在轉動時，小輪自轉的同時，需要向圓心方向運動，而且要求小轉運動過程中產生的推力在20KG以上；現在就是 ...

回復

玩吧單 發表于 2019-2-25 14:09:18

這個就厲害了

lurenyi 發表于 2019-2-25 12:25:57

直徑600多，轉速1200，這太嚇人了

前景錢 發表于 2019-2-25 11:23:43

咕得白發表于 2019-2-20 13:10
是啊，想這個有段時間了，之前想過中空型氣動三爪，但是考慮到轉速問題，擔心壽命不長，所以想請教大家幫 ...

那要有做過的經驗。

shentu 發表于 2019-2-21 09:50:37

三爪卡盤，本質是一樣的。凸輪結構。

那么要繼續轉，就整個離合，讓它打滑發表于 2019-2-22 13:32

夾緊到位之后，繼續旋轉發表于 2019-2-21 10:44

咕得白 發表于 2019-2-21 08:20:07

機械設計逍遙發表于 2019-2-20 17:05
樓主的想法應該是；
1.大輪一個動力源
2.小輪也要轉，依靠大輪提供動力

是20KG的力，另帶小輪徑向運動；其實和你理解的差不多，大家幫忙提提方案

yb9064796 發表于 2019-2-20 20:53:58

11111111111

機械設計逍遙 發表于 2019-2-20 17:05:29

樓主的想法應該是；
1.大輪一個動力源
2.小輪也要轉，依靠大輪提供動力
3.小輪要可以軸向運動，且行程不定，還要有20N的保持壓力
4.小輪要自動軸向運動、回位
前三個我能想出來，第四個還沒想到好方法

喂我袋鹽 發表于 2019-2-20 14:53:25

咕得白發表于 2019-2-20 14:09
是的，一臺電機通過皮帶輪帶動大輪轉動
https://detail.1688.com/offer/584455932523.html?spm=b2611038 ...

首先要明確需求：這種彎管是可以手持送料的。像LZ之前說的要20Kgf夾緊了，就無法手持送料了，彎管不方便打磨了

喂我袋鹽 發表于 2019-2-20 14:48:18

okmeiyou 發表于 2019-2-20 14:39
搞那么復雜的機械運動，還不如裝多幾個電機。

想降本的想法，是值得提倡的。不行了再降低要求嘛
