氣缸頂起機構如何才不會卡

查看數: 6226 | 評論數: 14 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-4-8 12:07

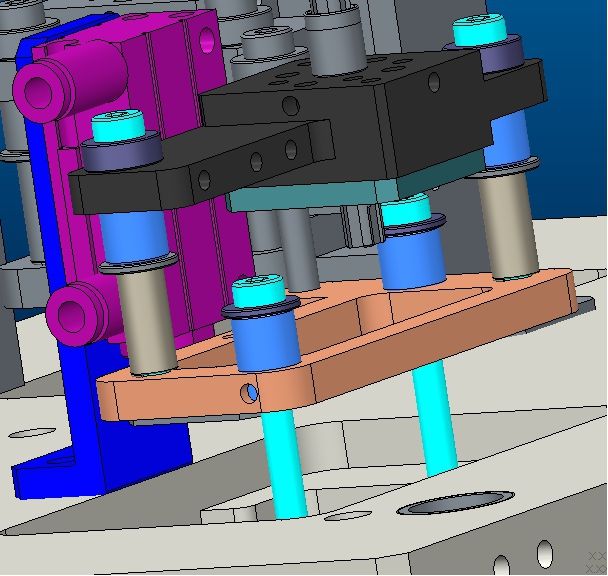

如圖，氣缸升降時候，帶動的機構由兩根卸料螺栓導向，但是氣缸安裝位置稍有偏移，機構就會卡死，導向成為阻礙，有什么好的方法解決

回復

國統區 發表于 2019-4-8 16:56:02

倒桿氣缸倒桿氣缸相當于增加兩根導柱

超越式 發表于 2019-4-8 16:06:35

小人Mτ 發表于 2019-4-8 15:38
表示沒有看懂圖

紫色的是氣缸淺藍色部分為導向軸天藍色部分為襯套

紫月925 發表于 2019-4-8 15:47:23

加襯套，光滑度要好

小人Mτ 發表于 2019-4-8 15:38:11

表示沒有看懂圖

Venerealulcer 發表于 2019-4-8 15:31:45

改浮動接頭是瞎搞。受力不均，再怎么浮動也是亂來。本身結構就有問題。要么增加彈簧縮進，要么大力出奇跡，更換大力氣缸，或者液壓缸。或者增加導向，防止傾斜。

順子93 發表于 2019-4-8 15:23:58

浮動接頭無用，需要改導向。便宜的干法是導向上加個無油襯套。

社區89 發表于 2019-4-8 14:27:56

可以加連接頭或航空接頭

okmeiyou 發表于 2019-4-8 13:30:49

浮動接頭都無用，要把被推物的自由度限制成1，，用帶直線軸承的氣缸，調整好氣缸對正，就不卡了。

單戀一枝花 發表于 2019-4-8 13:22:13

qq642446015 發表于 2019-4-8 12:46
2根導柱氣缸在側邊卡死不是應該的么

對啊，這樣不卡，那就沒道理了
